前言：

BIMFILM直播活动持续进行中~~

其中在昨天的直播当中，我们邀请到了北京中邦辉杰工程咨询有限公司的BIM视觉传达部门负责人任婉町任总，来围绕自己现在所做的项目，做了一次线上分享，整个分享过程干货依旧是非常多，现在小编将主要内容梳理，再次分享给大家：

项目概况

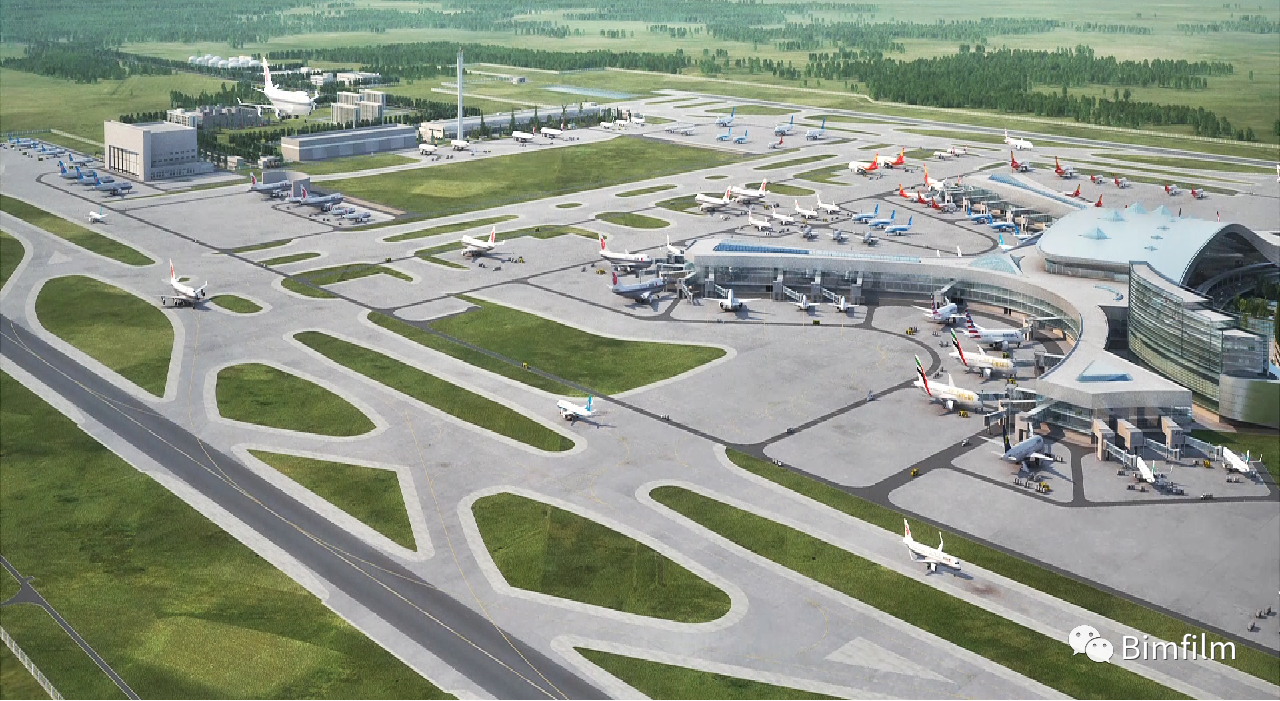

呼和浩特盛乐国际机场位于内蒙古自治区呼和浩特市巧什营镇，是国内重要的干线机场、区域性枢纽机场。

工程建成后，呼和浩特盛乐国际机场将是一类航空口岸机场和首都机场的主备降机场。

该项目是国家“一带一路”战略的重要交通节点之一，建成后将是连接中国与俄罗斯、蒙古、亚太地区和欧洲的重要纽带，是中国向北开放的桥头堡。

目前项目主要施工内容为土石方工程、地基处理工程、排水工程、综合管廊及地道工程、道面工程、下穿通道工程、通信工程、消防管网工程、登机桥活动端基础等。

项目总投资：231.1亿元

项目重难点分析

这一块任总重点分享了项目建模的一些重难点：

重难点1：

飞行区场道工程不只是一个飞机跑道道面，它的地下有很多复杂结构，比如说管廊，地道之类的。这些多为地下工程，模型高程要随着地形变化而变化，使得建模的工作量变得非常庞大。

应对措施：

应用Dynamo可视化编程和参数化族，实现管廊、地道、消防、通信模型的创建，能节省不少时间。

重难点2：

业主对模型精度要求也高，另外道面分块体量大，高程调整也是非常的繁杂。

应对措施：

公司自主研发了针对机场道面创建的的插件，来辅助机场道面模型创建，减少道面建模的工作量。

重难点3：

土石方工程深基坑模型构件多，施工安全方面模型细化要求高，施工难度大，方案较复杂。

应对措施：

使用Revit创建深基坑模型，再用BIMFILM来制作施工模拟动画，实现更直观的技术交底。

部分施工方案的介绍

机场道面的施工工艺复杂繁多，任总本次重点分享了项目当中强夯及冲碾施工工艺的介绍和混凝土盖板暗沟施工工艺的介绍。

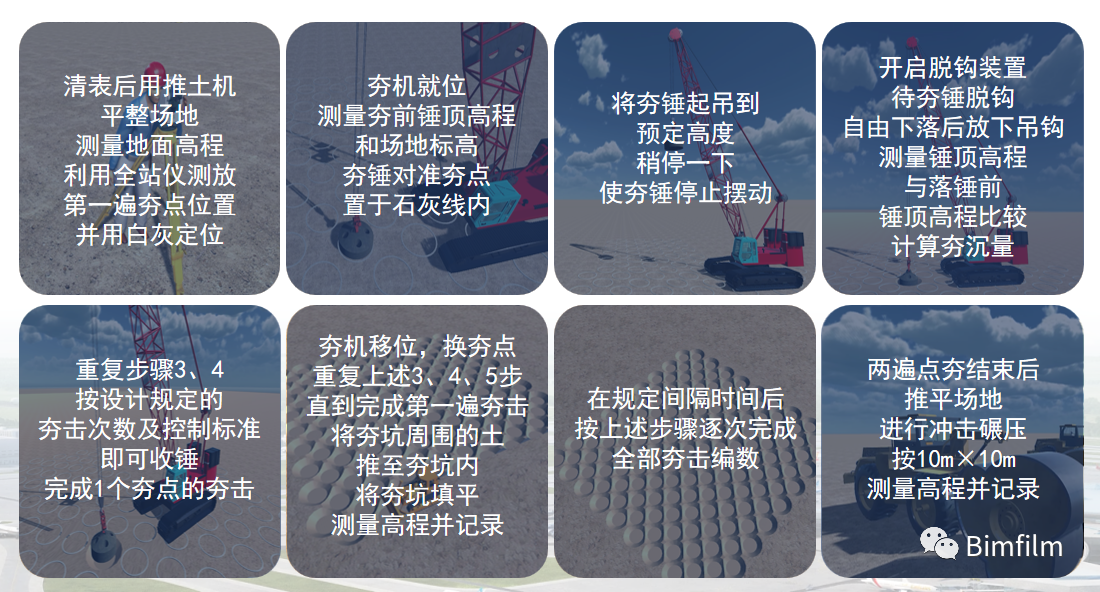

强夯及冲碾施工工艺的介绍

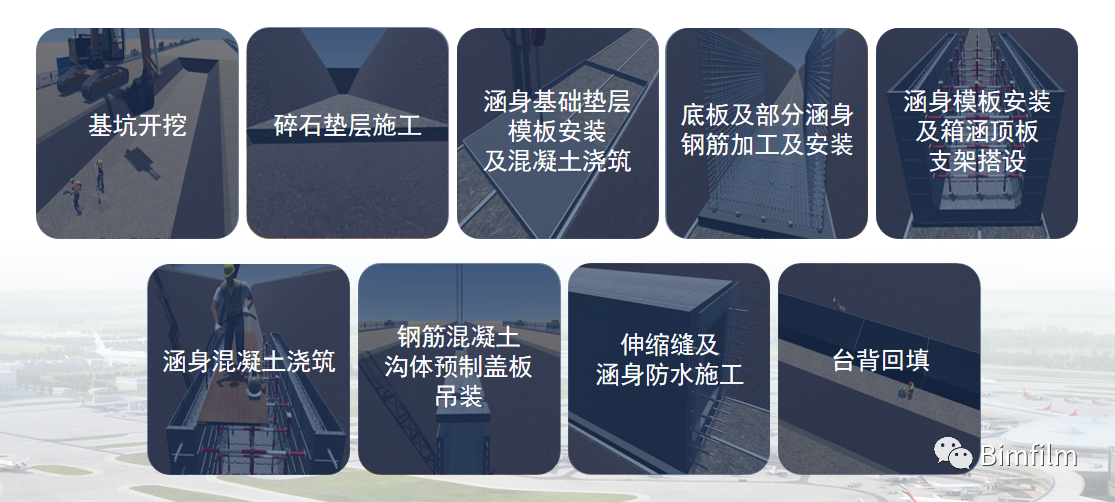

混凝土盖板暗沟施工工艺

项目的价值

对于公司而言：

呼和浩特新机场作为内蒙古地标性机场，参与机场项目的BIM咨询，是公司一项具有重要意义的业绩。

本项目是公司在大型基建项目BIM应用的一次尝试和探索。

对于行业而言：

通过BIM技术在本项目的应用，为基建项目BIM应用提供案例参考，为机场信息化建设提供依据。

以上就是任总关于整个项目的分享，具体详细内容，大家可进入视频号查看回放：

最后，也是再次感谢任总一路以来对BIMFIM的支持和认可，期待在未来任总能再次做客我们的直播间进行学习和交流。

--------------
