引言
大家好，这里是BIMFILM。
软件应用案例持续更新中，本次更新给大家带来的是悬挑脚手架施工技术交底的应用。
悬挑脚手架是房建工程防护及施工过程中不可缺少的，但是现实施工中预埋件的平面位置布置较随意，精度较差，立杆的垂直度、构配件的要求难以达到规范要求，从而造成外架搭设的不规范，存在安全隐患也就较多，造成近年来因脚手架的原因施工事故频发。
面对这些挑战，我们就需要对其各施工工序的施工技术进行严格把控，提前进行方案模拟和技术交底，从而避免脚手架在安装过程中出现安全问题，影响整体施工进度，增加不必要的成本投入。
本次通过建筑工程项目中的应用案例，我们可以清楚的看出BIMFILM在施工技术交底场景中所发挥的实用价值。
接下来就让我们一起来了解下。
BIMFILM的应用
针对于施工技术交底，目前还是以传统施工管理模式下的纸质的二维技术交底为主，但纸质的二维技术交底，技术方案无法细化、不直观，另外纸质的二维技术交底对于结构复杂的项目，像悬挑脚手架这种，比较难以理解，不清晰、交互性差，工作效率低下，安全隐患大等问题。
利用BIMFILM进行虚拟施工模拟，将技术交底三维可视化，避免传统二维技术交底弊端，提高技术交底效率，从而有效地提升项目精细化管理水平。
实际应用案例
一、项目概况
本项目为济南起步区崔寨安置五区项目，总建筑面积62万平方米，包含5个地块，55栋住宅楼、配套商业、地下车库及必要的公共服务设施，用于安置项目周边村居回迁群众，并提供多种户型供居民选择。
其中涉及的高层建筑，脚手架的搭设和使用是必不可少的。
二、BIMFILM的应用场景
本项目应用BIMFILM主要是针对悬挑脚手架的搭设进行施工技术交底。
通过BIMFILM制作可视化视频，对悬挑脚手架整个施工过程关键工艺进行仿真模拟，清晰把握施工过程中的难点和要点，从而可提前制定相关应对措施，并针对性的进行可视化技术交底，杜绝施工隐患。
三、BIMFILM的应用效果

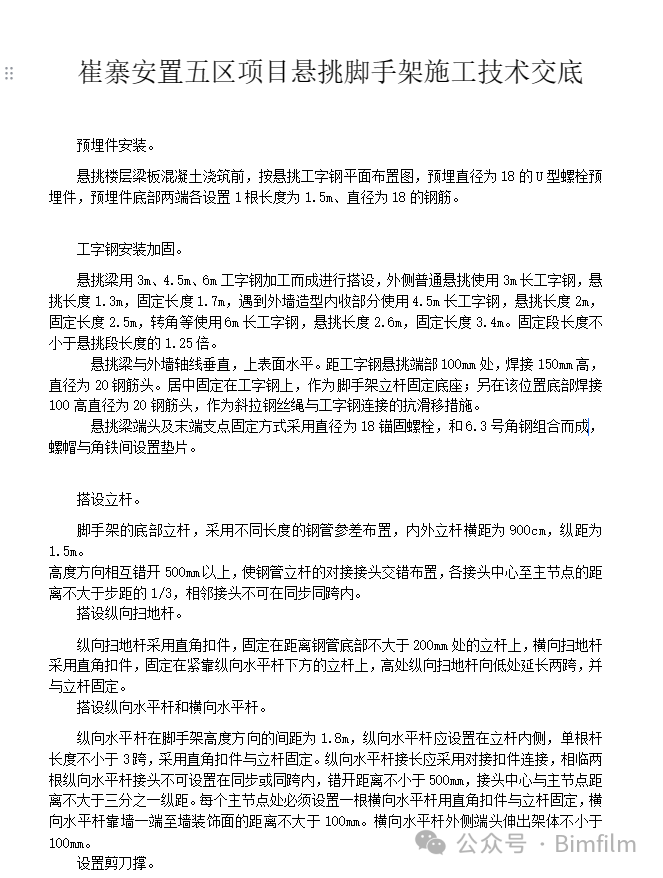

#应用BIMFILM之前的二维技术交底：
#应用BIMFILM之后的BIM可视化交底：
视频主要施工模拟流程要点如下：
1、预埋件安装及工字钢安装加固

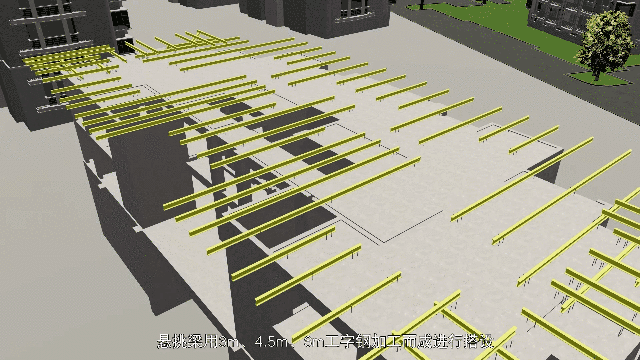

悬挑楼层梁板混凝土浇筑前，按悬挑工字钢平面布置图，预埋好相关预埋件。同时将各个型号的工字钢分门类别的安装到固定的位置上。
2、搭设钢管
按施工顺序依次搭设底部立杆，纵向扫地杆，纵向水平杆和横向水平杆。各个杆件之间用相关扣件固定好，保证其稳固可靠。
3、设置剪刀撑&安装连墙件

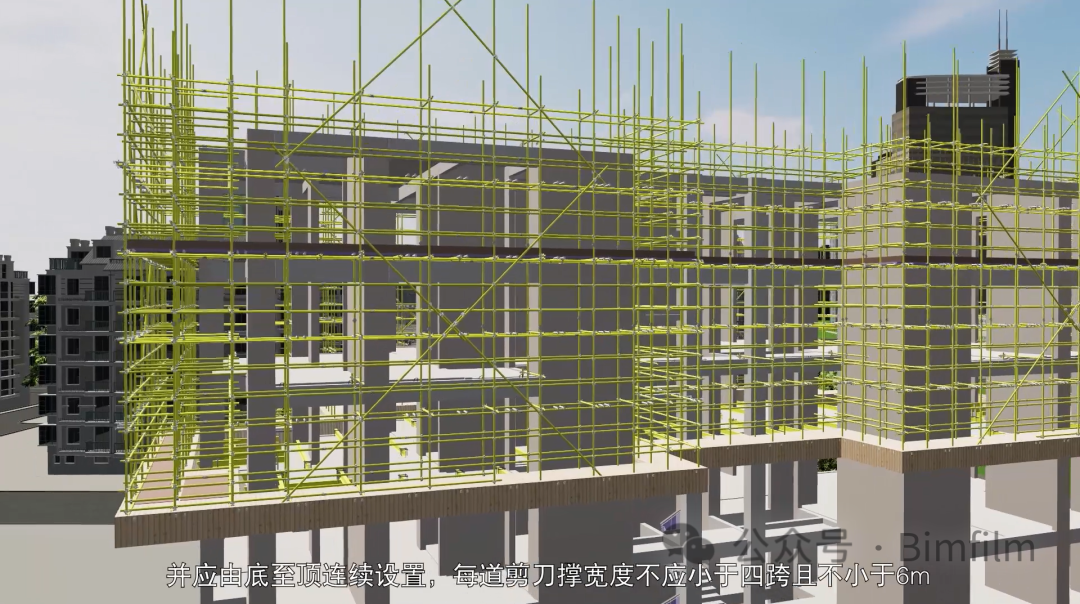

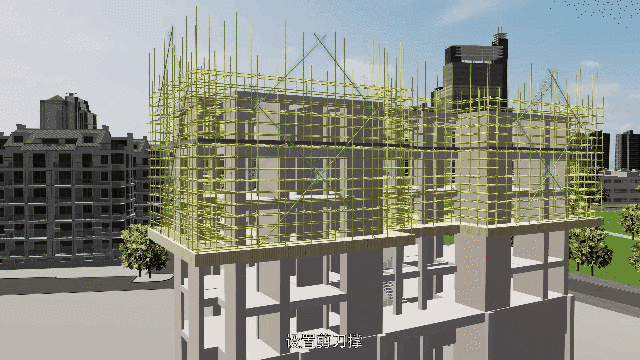

杆件搭设完成，进行剪刀撑和安装连接件的设置。首先按照规范要求，要自上下连续设置好相应的剪刀撑，剪刀撑之间连接的部分用旋转扣固定好即可。
其次连墙件按两步三跨采用矩形布置，从底层第一步纵向水平杆处开始设置到顶层。
4、其它附属工具的设置

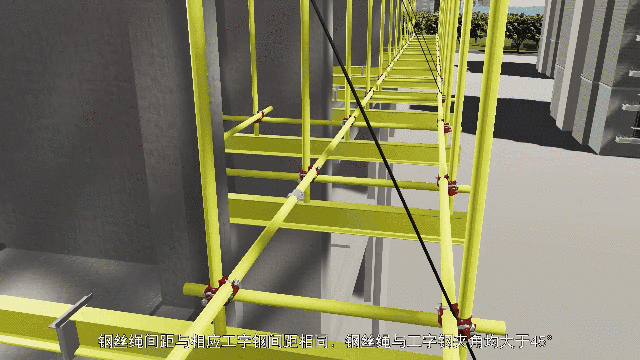

最后，进行钢丝绳拉结，保证悬挑工字钢与建筑结构紧密连在一起。然后进行脚手板铺设、护栏安装挡脚板和钢板网的搭设。保证施工的安全性。
由上可以看出，几项关键技术施工工序涉及的细节非常多，这里借助BIMFILM，可以帮助大家快速精细的梳理好每一道施工工序的逻辑关系。
尤其是该施工工艺重点标注较多，这里借助BIMFILM内置丰富的标注组件，对重点施工工序进行标注，可形象直观的展示施工过程中的质量安全细节要求。从而提前规避风险，避免在现场施工时出现安全事故。
四、BIMFILM的价值认可
BIMFILM作为一款国产BIM可视化软件，在操作上，更多考虑国人的使用习惯，来大幅缩短专业工程师和BIM工程师学习上手的时间，让大家更简单便捷快速的制作出自己想要的可视化施工工艺模拟视频。
通过刚才的介绍，我们看到了BIMFILM在济南起步区崔寨安置五区项目中可视化施工方案模拟应用的成功实践。
它通过应用BIMFILM，对关键工艺进行仿真模拟，从而清晰把握施工过程中的难点和要点。辅助技术交底，指导现场施工，降低了无效成本，提升了工程质量。
具有一定的实用推广价值。
--------------
如有更多伙伴想要更深入的了解、试用和购买BIMFILM，可点击以下链接进入BIMFILM官网联系我们：
关注以下官方服务号，为您提供更多优质内容和精彩活动：
BIMFILM，助力施工科学推演，先看到，再做到！
