引言
大家好，这里是BIMFILM。
软件应用案例持续更新中，本次更新给大家带来的是高速公路系杆拱桥梁施工方案评审汇报的应用。
预应力混凝土梁拱组合式桥是我国目前广为应用的桥型。随着钢材应用的普及和施工技术的提高，系杆拱桥一般采用钢管拱肋（内填充砼)。
而钢管拱肋的吊装，安装，以及预应力的张拉等都是钢管拱砼系杆拱桥施工的重点与难点。
本次通过公路工程项目中系杆拱桥梁的应用案例，我们可以清楚的看出BIMFILM在施工方案评审汇报场景中所发挥的实用价值。
接下来就让我们一起来了解下。
BIMFILM的应用
关于施工方案的评审汇报，除了必要的纸质文件资料外，特别是危重大方案中关键工艺及重难点的动态演示视频也是必不可少的，它的添加会更有助于向行业专家阐述清楚危重大施工方案流程及工艺细节，从而缩短评审流程，提升方案的评审通过率。
但在实际的工作项目中，BIM视频演示动画的制作并非易事。传统的BIM动画制作工具使用起来相对较复杂，制作周期也很长。所以往往出现的情况就是现场已经施工完毕，但是BIM模拟演示视频还未完成。
而使用BIMFILM，可有效解决上述问题。利用其自身专业、易学、易用的特点，便捷的工艺模拟编辑工具，我们可快速高效的完成项目施工方案需要的工艺演示视频，最终提高工作效率和工作质量。
实际应用案例
一、施工概况
本项目为马大左线葫芦坡特大桥1*104米系杆拱桥，本桥位于一个隧道口处。其细梁采用单箱双式箱梁，桥面宽11.4 米，拱跨104米，矢高20.8米。
拱内截面采用哑铃型等截面钢管混凝土，全桥共两片，横向间距9.8米，拱顶处设置米字撑，两侧位置设置K撑。
最后系杆拱采用先梁后拱的施工方法进行，预应力细梁采用支架法原位浇筑。
二、BIMFILM的应用场景
本项目应用BIMFILM主要是针对整个系杆拱桥施工工艺的施工方案进行评审汇报展示。
通过BIMFILM制作可视化视频，对系杆拱桥的支架搭设，钢筋绑扎，混凝土浇筑，预应力张拉，拱肋安装等关键工艺进行仿真模拟，有效的验证方案的可行性，大幅度提高汇报效率，降低沟通成本，提升施工方案的评审通过率。
三、BIMFILM的应用效果
本项目应用BIMIFLM制作的可视化视频总时长为9分钟，完整的将整个方案展示了出来。两个人使用BIMFILM这一款软件，最多四天时间即可完成。换用其它工具软件制作需3~4人，且使用多款软件，10天左右才能完成，效率提升明显。
视频主要施工模拟流程要点如下：

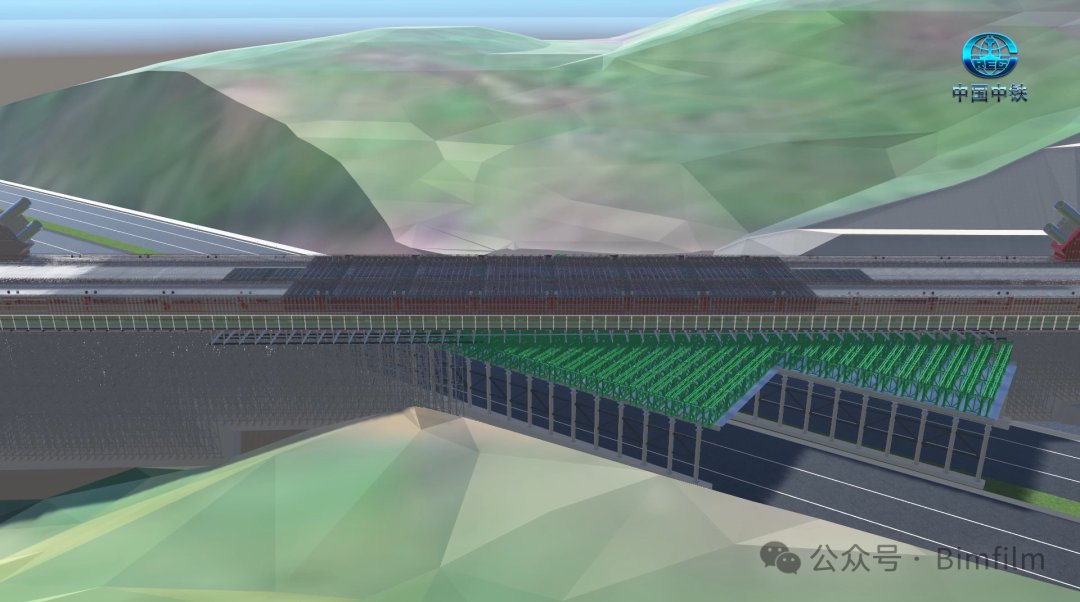

1、支架搭设
基础采用混凝土线胶条形基础，分别位于隔离带与公路两侧。然后依次搭设立柱，支撑，工字钢。然后在纵梁上铺设钢板作为防护，柱顶横梁上采用贝雷梁，公路两侧满堂搭设盘扣式支架、脚手架，以及排水沟等附属设施。
所有支架安装验收合格后安装底膜，对支架进行堆载预压。
2、模板安装

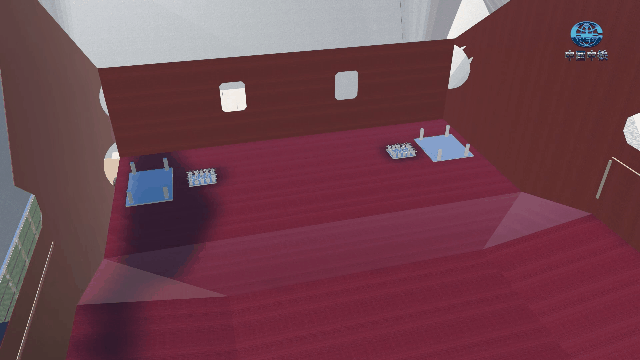

先安装支座，固定防落凉预埋板等附属设备。然后模板都是采用的是15毫米厚的胶板，进行安装固定。完成后安装预应力张拉槽口。
3、钢筋绑扎

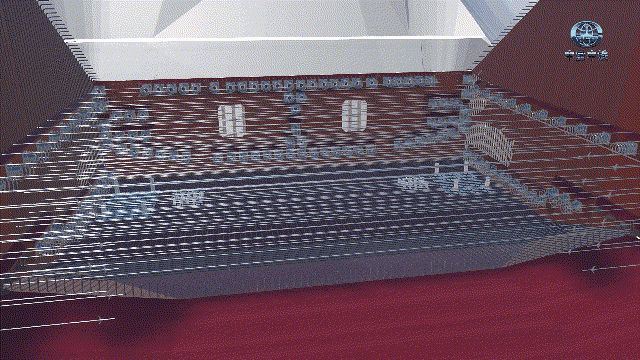

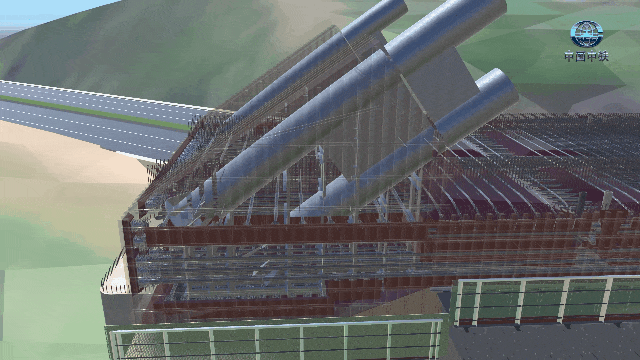

按顺序依次绑扎底板，侧板钢筋。钢筋绑扎完成后，安装固定预埋段、定位骨架，吊装固定拱角预埋段。然后安装预应力管道，绑扎拱脚两端剩余的钢筋。
最后安装内模模板，绑扎毛块钢筋、顶板钢筋、桥面附属预埋钢筋，穿顶板预应力管道等。
4、混凝土浇筑及预应力张拉
先浇筑两端拱角混凝土，一次浇筑成型。同时预埋段管内也同步浇筑膨胀混凝土。随后大小里程同步向跨中延伸，左右腹板对称浇筑，合理分层，浇筑过程中随时监测支架产生的竖向变形与引力。
待混凝土强度和弹性符合设计要求后，依次张拉纵向预应力刚束和横向预应力钢束。

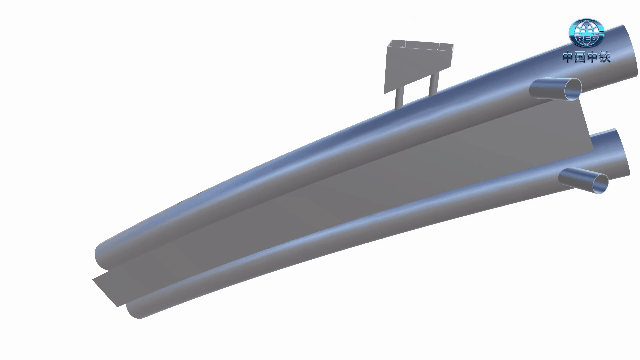

5、拱肋安装
细杆拱肋提前在工厂分段完成预制，现场搭设完支架后，进行拱肋安装并焊接。最后在拱肋钢管内压注混凝土，待管内混凝土强度达到设计强度的 80%后，再进行后续的混凝土泵送施工，直至完成。
以上，所有的关键工艺，借助BIMFILM，可以帮助大家快速精细的梳理好每一道施工工序的逻辑关系：
包括借助BIMFILM的场布和底图导入功能，快速完成施工场地布置；以及对重点施工工序进行标注，形象直观的展示施工过程中的质量安全细节要求，将施工方案的重难点阐述的很到位，便于行业专家快速了解施工方案，提高了沟通效率。
具体应用情况，大家可观看以下视频：
BIMFILM的价值认可
通过刚才的介绍，我们看到了BIMFILM在高速公路系杆拱桥梁项目中可视化施工方案模拟应用的成功实践。
它通过应用BIMFILM，对系杆拱桥整个施工过程关键工艺进行仿真模拟，验证方案可行性的同时，也完成了项目技术审核及汇报演示工作，从而大幅度提高了汇报效率，降低沟通成本，提升施工方案的评审通过率。
具有很高的实用推广价值。
备注：
项目案例提供企业：中铁八局集团第三工程有限公司
制作者：石阳阳、农阳杰、陈宏、曾祥军、范厚朝、张青
--------------
