1、引言
大家好，这里是BIMFILM。
软件应用案例持续更新中，本次更新给大家带来的是高压岔管混凝土施工模拟应用。
在地下工程施工中，岔管是输水系统中最重要的工程部位，其在运行期间结构受力非常复杂，再加上地下水文地质和工程地质条件的不确定性，就让岔管的施工成为了工程设计中的重难点。
本次通过地下工程中岔管施工的应用案例，我们可以清楚的看出BIMFILM在整个高压岔管混凝土施工技术交底场景中所发挥的实用价值。
接下来就让我们一起来了解下。
2、BIMFILM的应用
针对于施工交底的场景应用，是BIMFILM最突出的亮点。
其重点就在解决传统仅凭主观经验、图文传达的抽象、静止的施工方案表现方式所带来大部分问题。
具体包括方案当中很多内容无法细化，不直观，不好理解，交互性差，安全隐患大等问题。
所以，这时介入虚拟仿真技术将施工方案和具体工艺三维可视化，就可以有效的解决上边这些痛点问题。
同时，这里充分发挥BIMFILM快、专、省的特点，能够快速完成上述任务，不仅不会耽误施工进度，还能非常有效的提高施工效率，杜绝安全隐患。
3、实际应用案例
（1）施工背景
随着抽水蓄能电站建设事业的蓬勃发展，抽水蓄能电站落差大、水头高、容量大就成为了该类项目的难点。
这个时候，就需要采用一根高压岔管来对机组进行集中供水的布置型式来解决上述问题。以保证抽水蓄能电站的正常运转。
（2）BIMFILM的应用目标
本项目应用BIMFILM来清晰把控整个地下岔管混凝土施工过程中的难点和要点，提前制定应对措施，并针对性的进行可视化技术交底，以杜绝施工隐患，提高施工质量，保证施工进度。
（3）BIMFILM的应用效果
该案例主要对岔管混凝土施工作业统一标准、规范流程，所以要重点对整个工艺的施工细节进行模拟。
尤其是支撑体系搭设时，支柱钢筋、纵向架立筋、钢拱架等施工的先后顺序等，要展示强调到位。
使用BIMFILM最大的价值，就在于它可以直接使用现有的素材资源和标注组件及编辑动画工具，进行快速的制作和标注。
整体施工工艺关于施工模拟部分总时长大概3分钟左右，1人使用BIMFILM这一款软件，一天多就可以完成。
本施工工艺最终采用高流态混凝土、全圆组合式支撑体系、竹胶板模板及排气透水模板布组合来全方面保证高压岔管混凝土的成型质量。
针对主要的施工工艺，重点展示如下：
① 基础检查及测量放样

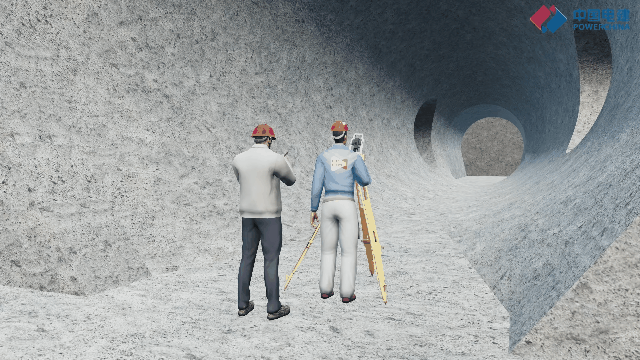

人工清理松动石块并洒水保持岩面清洁湿润。然后根据施工图纸放出支柱钢筋点位。
② 支撑体系搭设

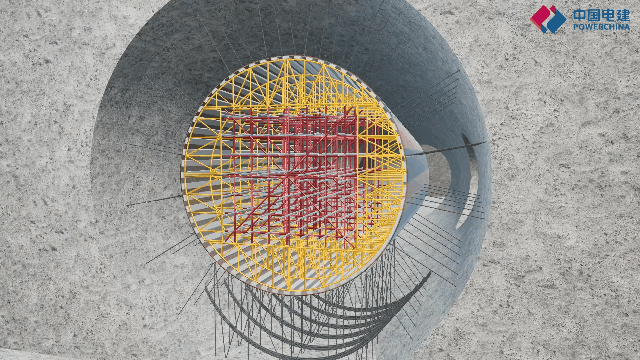

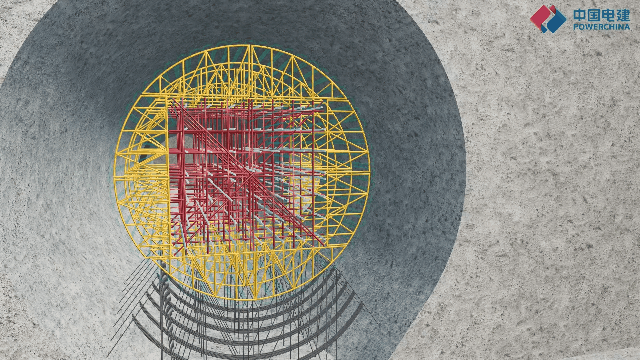

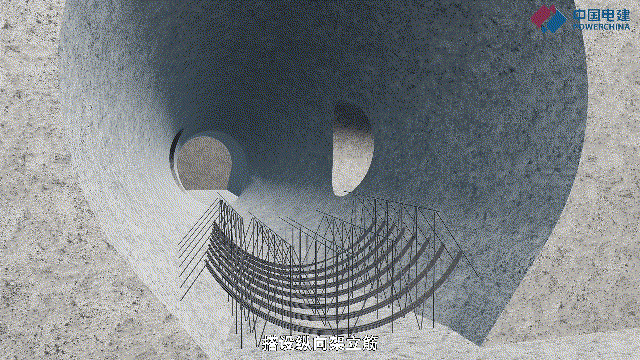

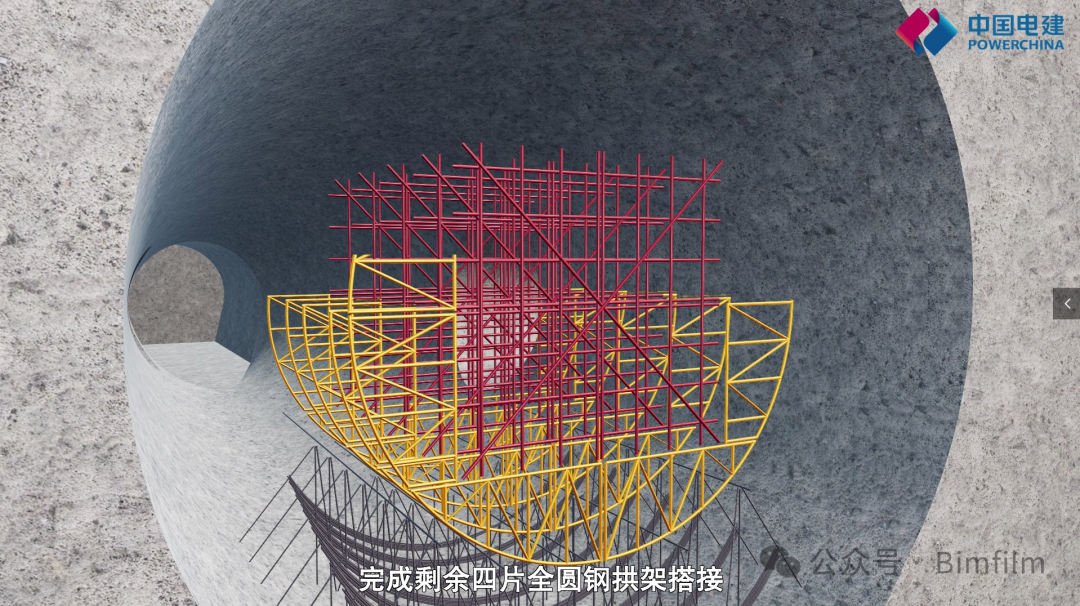

按顺序依次安装仰拱架立筋的支柱钢筋、纵向架立筋、全圆钢拱架、中部脚手架及最后剩余的几片全圆钢拱架。
③ 模板搭设
先按图纸要求安装模板背楞，然后利用铁丝将方木与定型桁架进行固定。之后开始安装模板，采用两层厚木质胶合木模板进行安装。
最后仰拱部位安装排气透水模板布，以便浇筑混凝土时帮助仰拱混凝土气泡排出。
④ 钢筋安装和仓面验收
严格按照图纸安装模板周边钢筋，并进行仓面验收。验收合格开始混凝土浇筑。
⑤ 混凝土浇筑及养护

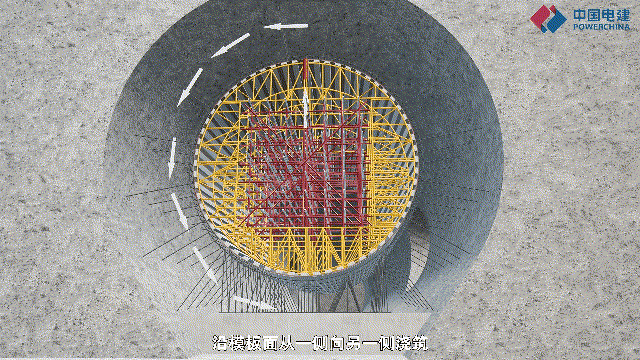

混凝土进行泵送浇筑，沿模板从一侧向另外一侧浇筑，这样可以彻底排除空气。
先把底部浇筑完成，然后后续开始两侧均匀浇筑，以保证支撑结构的稳定。最后保持这样的方式直至浇筑完成。
在混凝土达到设计强度的70%后，进行模板脚手架拆除，然后对混凝土进行洒水养护即可。
具体应用情况，大家可点击以下视频观看：
4、BIMFILM的价值认可
BIMFILM作为一款国产BIM可视化软件，在操作上，更多考虑国人的使用习惯，来大幅缩短专业工程师和BIM工程师学习上手的时间，让大家更简单便捷快速的制作出自己想要的可视化施工工艺模拟视频。
通过刚才的介绍，我们看到了BIMFILM在高压岔管混凝土施工模拟项目中BIM可视化技术应用的成功实践。
它通过应用BIMFILM，让方案、工艺清晰明了更易懂，也快速让施工人员理解和掌握，交底质量更可控。最终杜绝了施工隐患，提高了施工质量，保证了施工进度。
具有一定的实用推广价值。
