一、引言
大家好，这里是BIMFILM。
软件应用案例持续更新中，本次更新给大家带来的是盾构始发前施工工艺模拟的可视化应用。
针对于盾构始发工程来说，为保证始发顺利完成。期间涉及到控制隧道轴线偏差、安全穿越特殊地质、始发端头加固实施效果、周围土体监控量测工作等都是施工过程中的重难点。
且各个环节涉及的细节比较多，所以提前对这些工序进行必要的可视化模拟。我们才能更有效的保证盾构机的正常始发，避免现场实际施工所带来的返工和安全隐患等。
本次通过市政轨道工程中的应用案例，我们可以清楚的看出BIMFILM在盾构始发施工场景中所发挥的实用价值。
接下来就让我们一起来了解下。
二、BIMFILM的应用
本案例使用BIMFILM，主要用来在现场进行施工技术交底。来解决传统仅凭主观经验、图文传达的抽象、静止的施工方案表现方式所带来的大部分问题。
具体包括方案当中很多内容无法细化，不直观，不好理解，交互性差，安全隐患大等问题。
所以，这时介入BIMFILM虚拟仿真技术，将这些方案和工艺三维可视化，就可以有效的解决上边这些痛点问题。
尤其是施工现场的劳务工人，会更清晰的了解整个施工的具体过程。
三、实际应用案例
1、项目简介及应用BIMFILM的目标
本案例主要是针对某个工作井到地铁站之间盾构始发前的一些关键施工节点做重点展示。
具体包含端头场地加固，盾构机下井组装等一些准备工作。以及盾构机调试，运行等正式始发工作。
用BIMFILM完成这些关键施工节点的可视化模拟。有效助力项目部技术人员对方案的选型及细化反复推敲确认，最终促使方案有效落地。
2、BIMFILM的应用效果
针对于本施工工艺，整个模拟视频时长总计3.5分钟，2人使用BIMFILM这一款软件，两到三天就可以搞定。
而应用BIMFILM体现的最大的价值，就是发挥其快、专、省的特点，来高效的完成以上这些任务，不耽误施工进度，还能非常有效的提高施工质量，杜绝安全隐患。
这样施工工艺的模拟制作会变得更简单，让BIM可视化技术交底真正落地应用，不再是难事。
几个主要的施工工艺，模拟的施工流程如下：
（1）端头加固

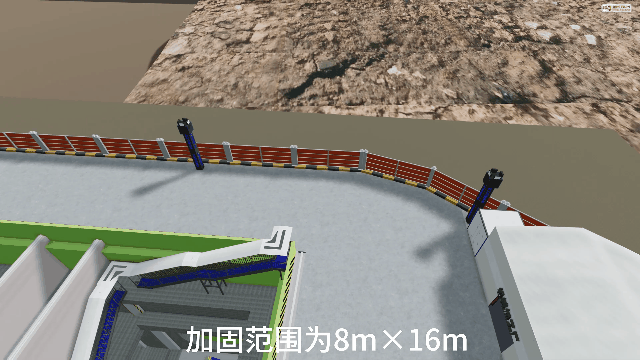

始发场地上方要进行端头加固，加固形式采用双重管高压旋喷桩，加固深度至隧道底部3米即可。
（2）盾构机组装

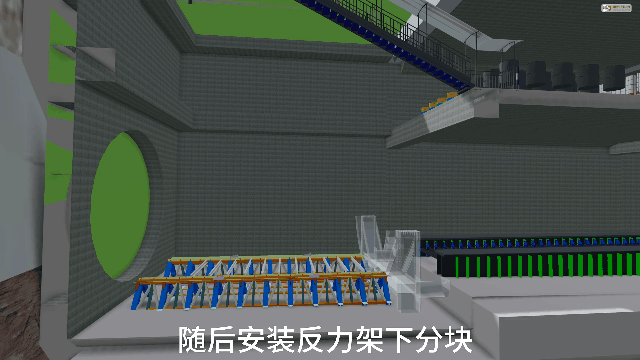

盾构机下井前做好基座加固，安装反力架下分块等工作。即可开始进行盾构机组装。
组装完成后安装反力架上分块及后备支撑并加固牢靠。最后用水平探孔检测下地层的加固效果。
（3）盾构机调试及运行

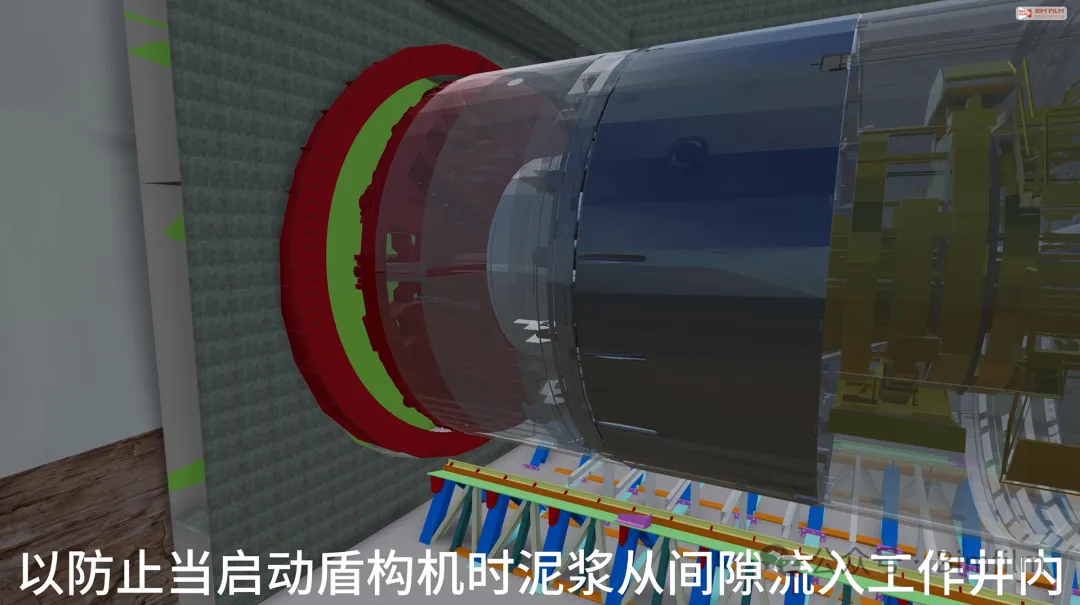

依次检查盾构机上是否通电，然后对刀盘进行调试，人工手涂盾尾油脂，防止盾尾刷与负环管片产生较大摩擦。
然后开始盾构机运行。首先提前做好应对措施，破除洞门地连墙。其次在掘进过程中，将正环管片拼装完成。期间要做好监测，注意维持土层压力稳定，掘进速度平稳等。
保证盾构机顺利安全的穿越过去。
以上施工工艺，涉及到的机械设备模型素材，市面上是比较少见的。
而BIMFILM具有不可替代的优势，其素材库中含有包括盾构机在内路桥隧多专业精品设备模型库，现成的设备素材，可直接调取使用，快速应对不同专业设备施工方案的工艺模拟。
同时这些设备都是参数化设计，并做了对应的工艺封装，仅需添加自定义工序模板动画，调整工程参数，即可轻松实现诸如盾构机始发掘进这种工序级工艺细节的可视化模拟。
非常便捷和高效。
具体应用情况，大家可点击以下完整视频观看：
四、BIMFILM价值认可
BIMFILM作为一款国产BIM可视化制作软件。最终要达到的目的，就是简化操作，大幅缩短专业工程师和BIM工程师学习上手的时间，让大家更简单便捷快速的制作出自己想要的可视化施工工艺模拟视频。
经常使用BIMFILM软件的伙伴已经深深的体会到了这一点。
同时通过刚才的介绍，我们看到了BIMFILM在盾构机始发施工项目中BIM可视化技术应用的成功实践。
它通过应用BIMFILM，对关键工艺进行仿真模拟，从而清晰把握施工过程中的难点和要点。辅助技术交底，指导现场施工，降低了无效成本，提升了工程质量。
具有一定的实用推广价值。
备注：
项目案例提供企业：
中国建筑第六工程局有限公司
案例制作者：
苑笑语、李荣昌、蒋艳祥、秦勉尊
--------------
如有更多伙伴想要更深入的了解、试用和购买BIMFILM，可点击以下链接进入BIMFILM官网联系我们：
关注以下官方服务号，为您提供更多优质内容和精彩活动：
BIMFILM，助力施工科学推演，先看到，再做到！
