前言

大家好，这里是BIMFILM。

BIMFILM直播活动持续进行中，其中在7月4号的直播当中，我们邀请到了中铁建工集团第五建设有限公司的BIM中心副主任安南安主任，来围绕自己现在所做的项目，做了一次线上分享。

整个分享过程依旧是干货满满，现在小编将重点内容梳理，再次分享给大家：

一、项目介绍

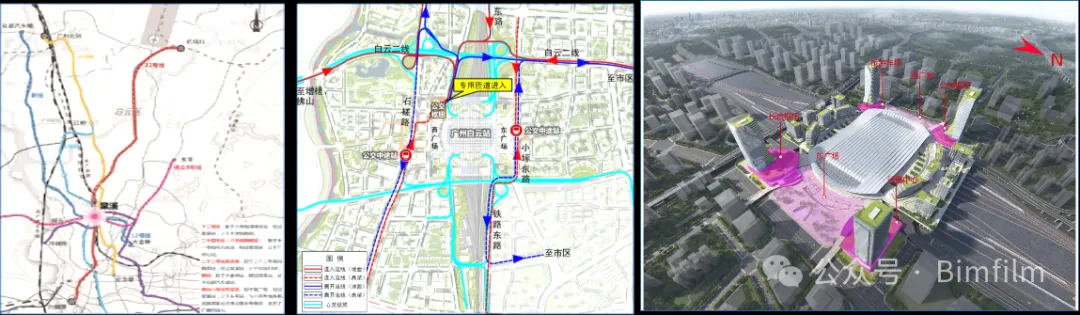

广州白云站综合交通枢纽项目共包括1、4、9三个标段，位于广州市白云区金园村以西、石槎路以东，本工程是广州市政府重点项目，作为十三五铁路规划重要项目，是广州铁路枢纽“五主三辅”客站中的主要客站之一。将建设成为集各种方式一体化换乘的综合交通枢纽，也必将成为我国铁路旅客车站的新典范，为广州市升级发展注入新的有效动力。

其中1、4标占地面积82050㎡，工程造价25.445亿元。包含地铁12/24号线（南北走向、4层车站）、佛山8号/新线（东西走向、3层车站）及长途枢纽、东广场、运营中心地下室及裙楼主体结构施工。

9标占地面积 142580 ㎡，工程造价12.8亿元，施工范围包括东、西广场、运营中心、长途枢纽、旅游车场、公交枢纽六大区块装饰装修（一次、二次装修工程）、机电设备安装、幕墙工程、室外景观及亮化工程。

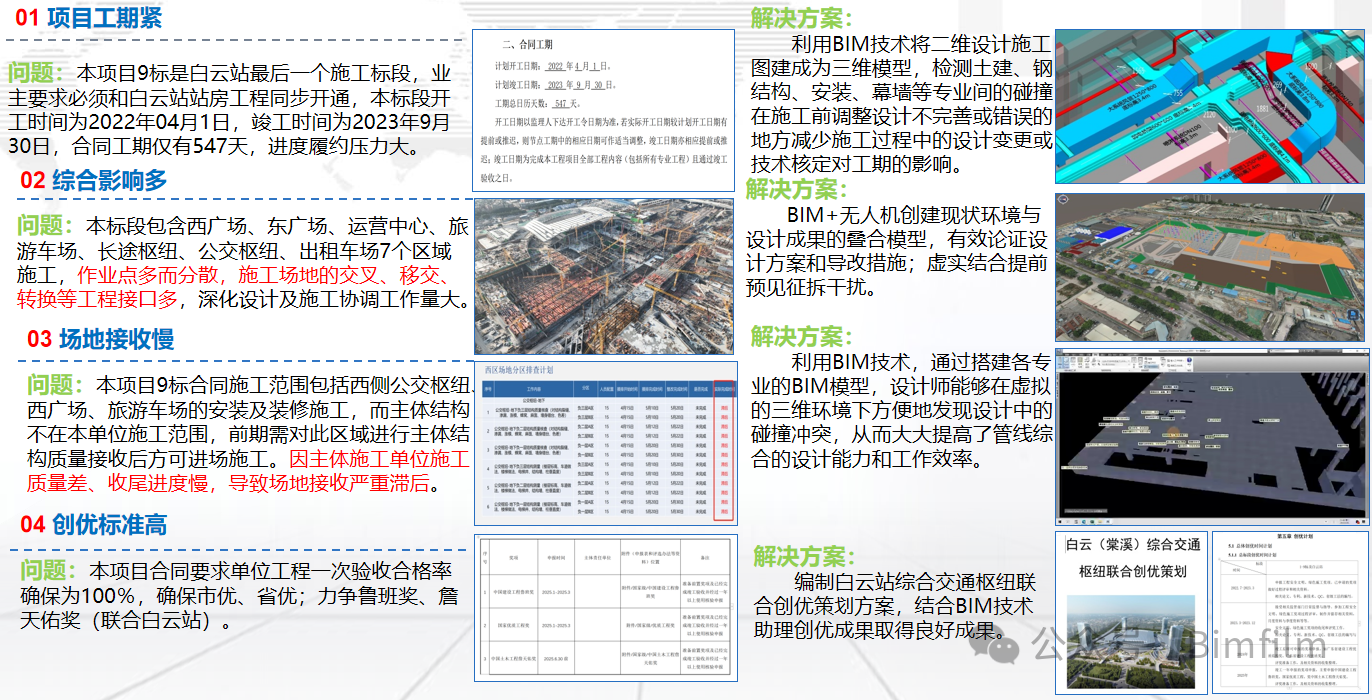

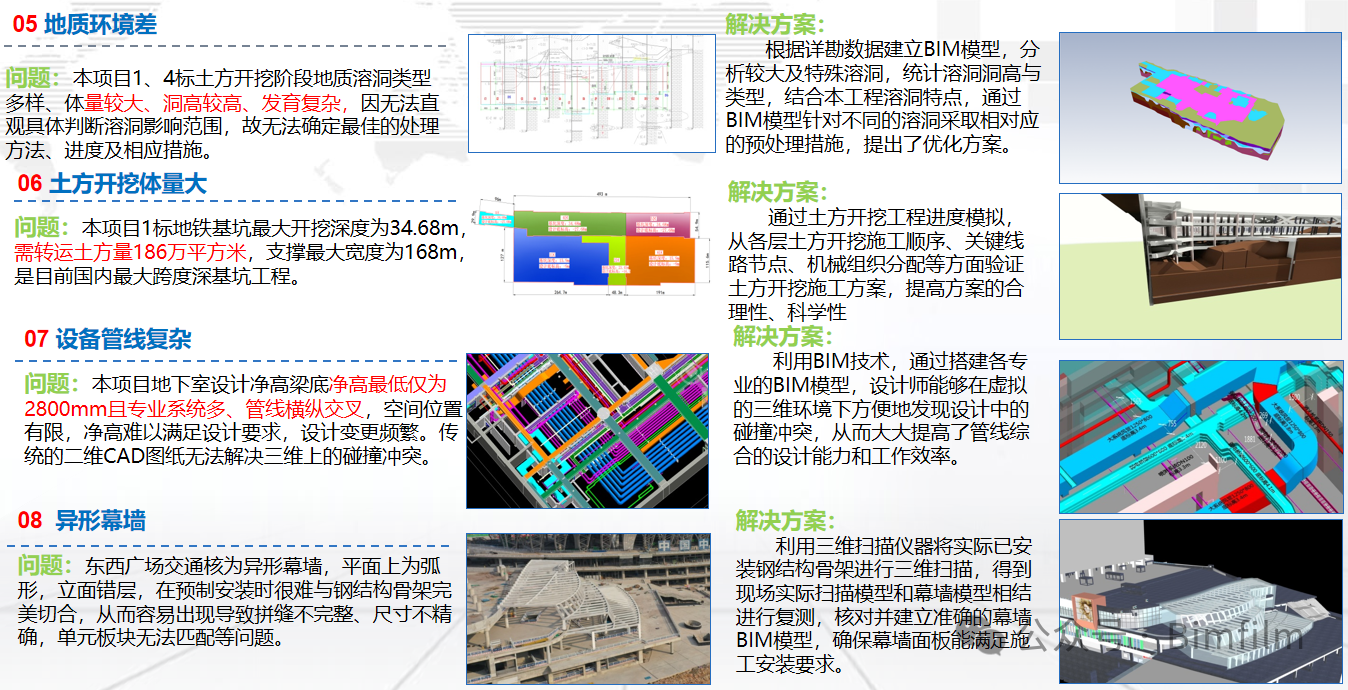

二、项目重难点

三、BIM的实施策划

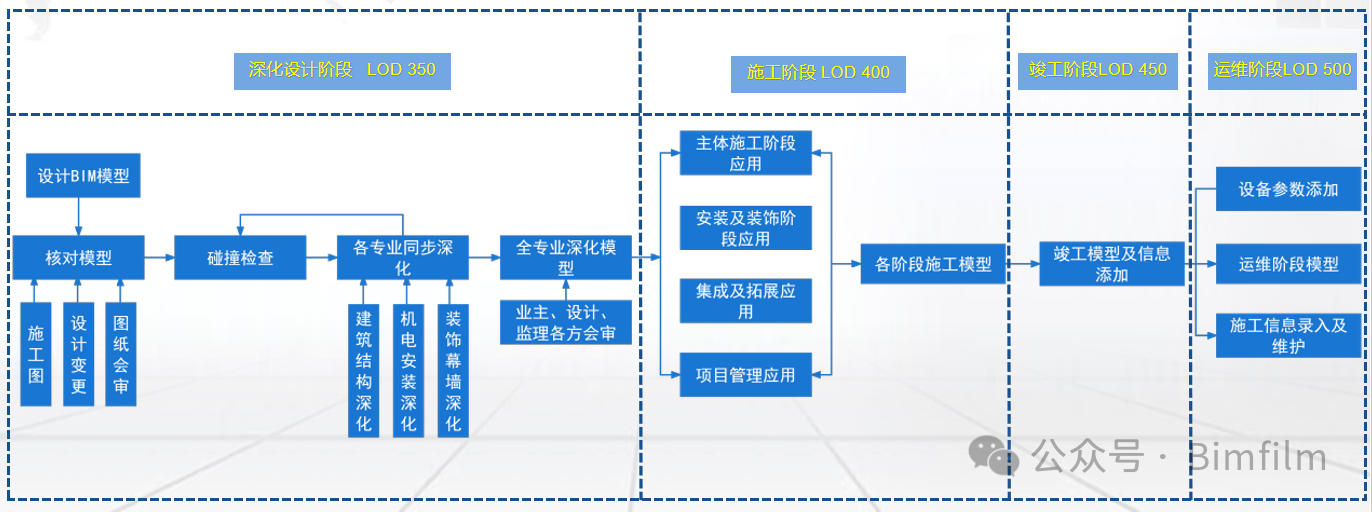

1、总体实施路线

施工阶段BIM总体实施路线以设计BIM模型为基础、以施工落实应用为目标。提供高精度竣工模型，以保障施工过程数据后向智慧枢纽运维BIM传递。从施工准备阶段对BIM模型进行深化，施工过程运用协同平台、BIM辅助技术措施，细化传统施工过程，实现施工精细化管理。

2、BIM组织架构

BIM团队根据项目特点和需求，建立由施工、业主和监理单位三方参与的BIM工作组织架构，按照“全员参与、分步实施、过程监督”的原则，以BIM技术赋能工程快速建造，提升项目管理水平。

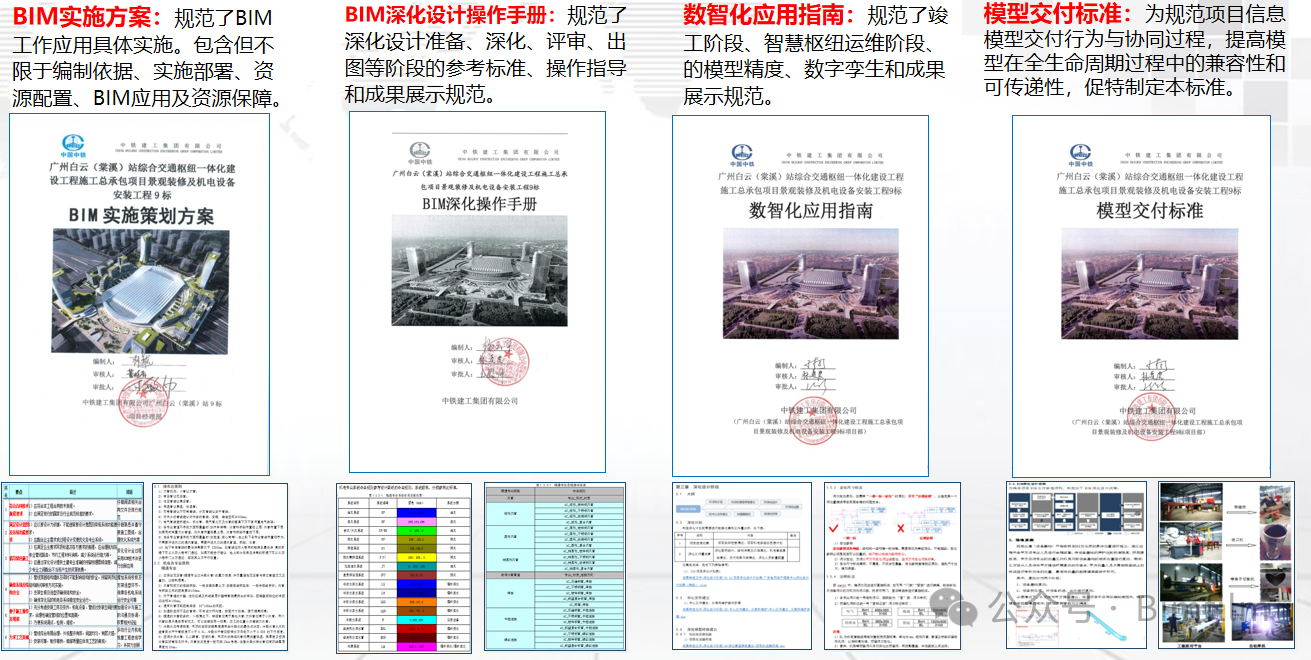

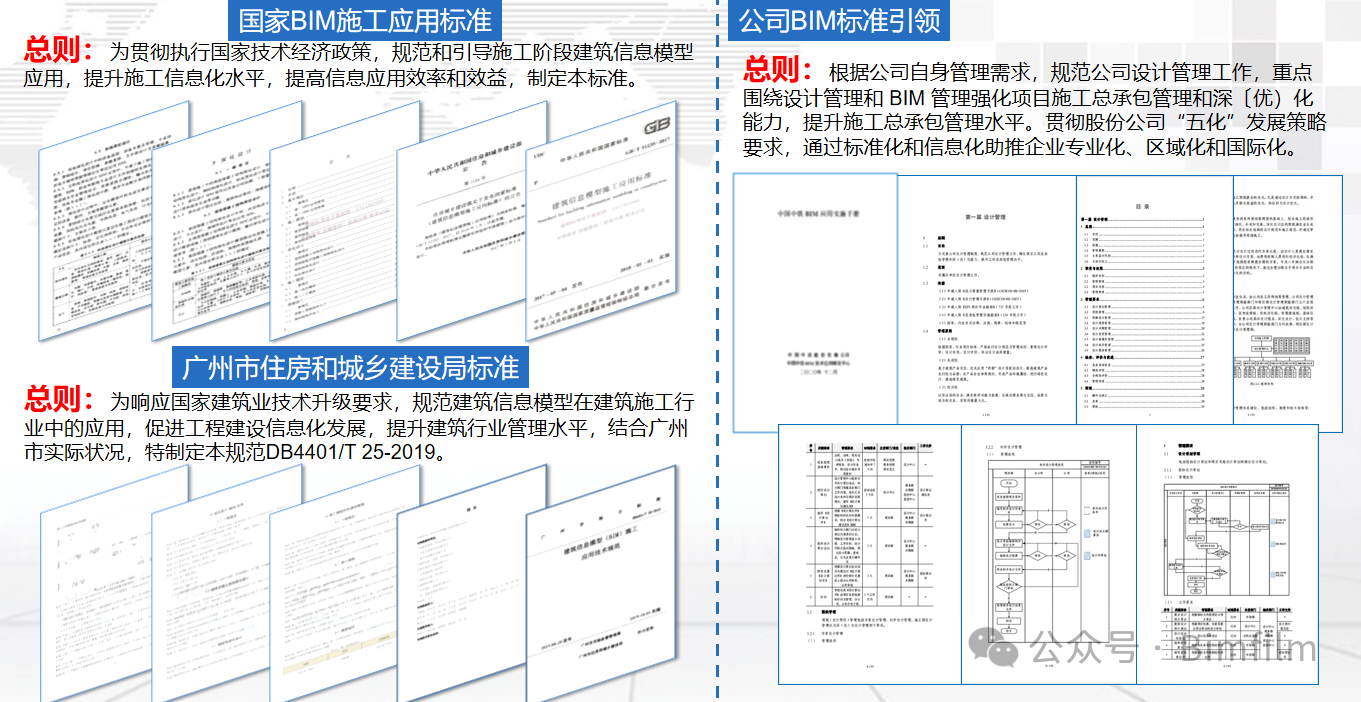

3、BIM标准及实施方案

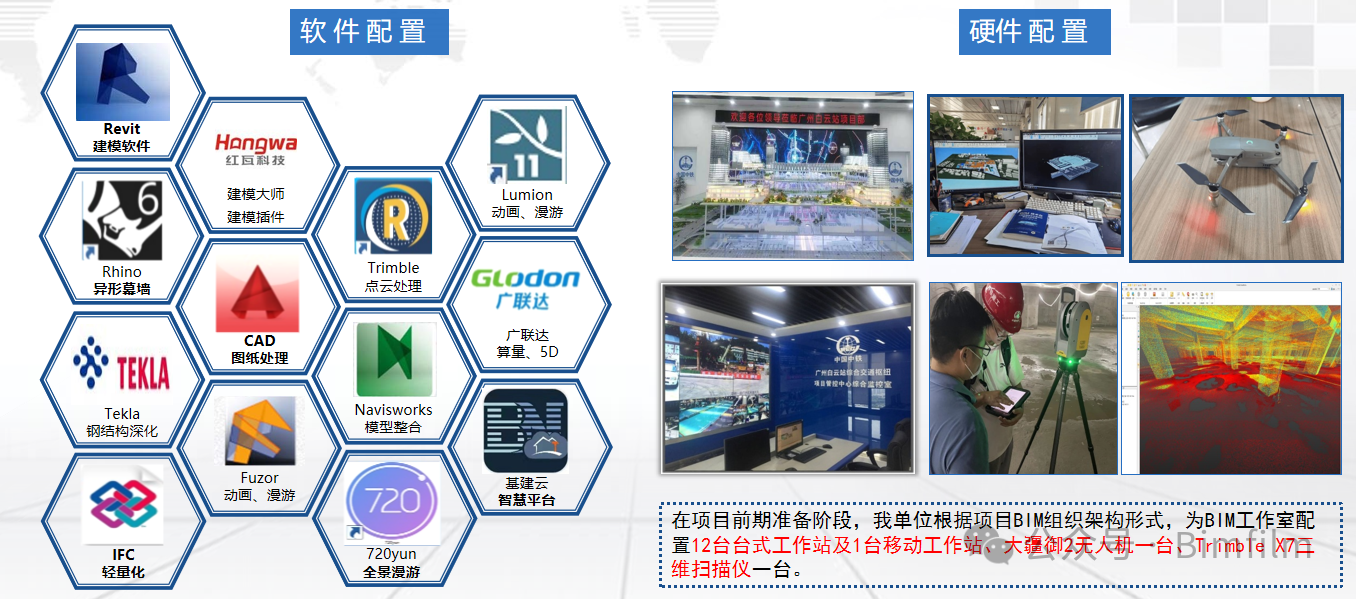

4、软硬件环境

项目实施过程中，以Autodesk Revit 2019作为BIM应用主体软件，Naviswork为辅，同时基于Enscape、Fuzor、720yun、Lumion11.0、广联达5D、photoshop等软件进行了深度BIM运用探索。

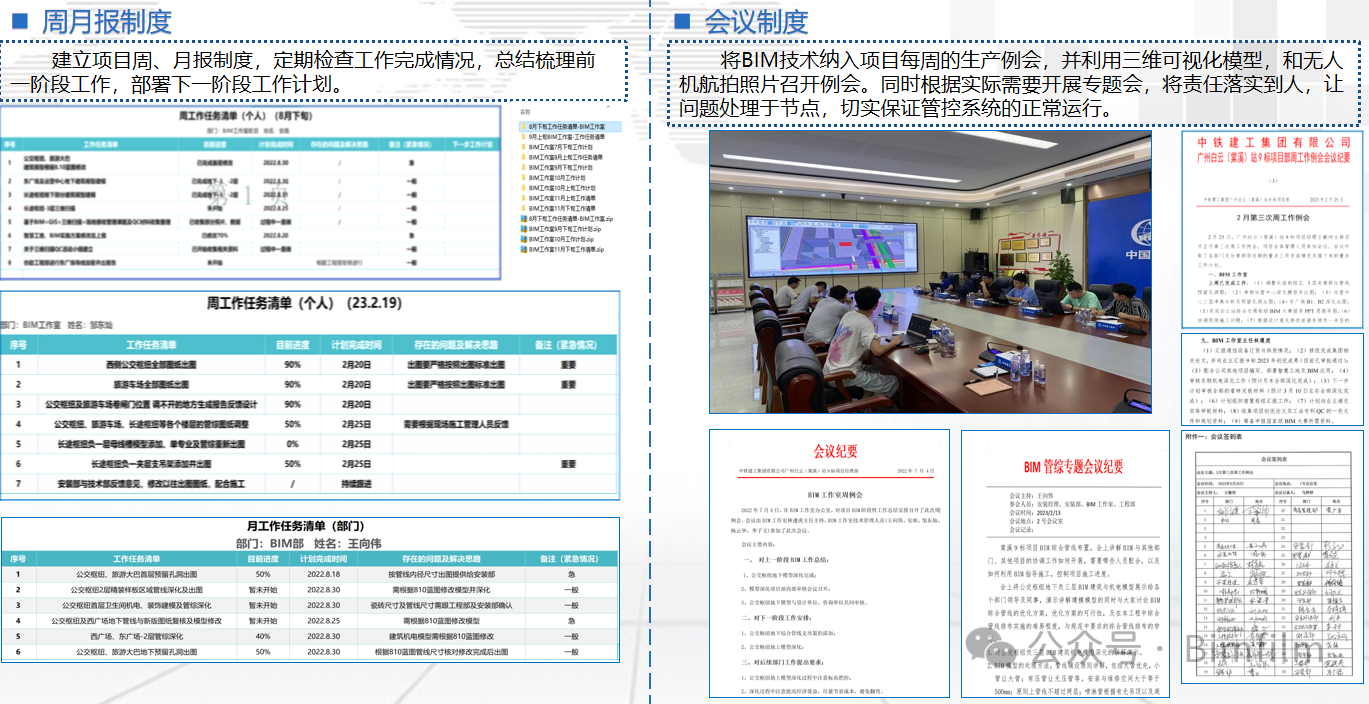

5、BIM保障措施

四、主体施工阶段BIM应用

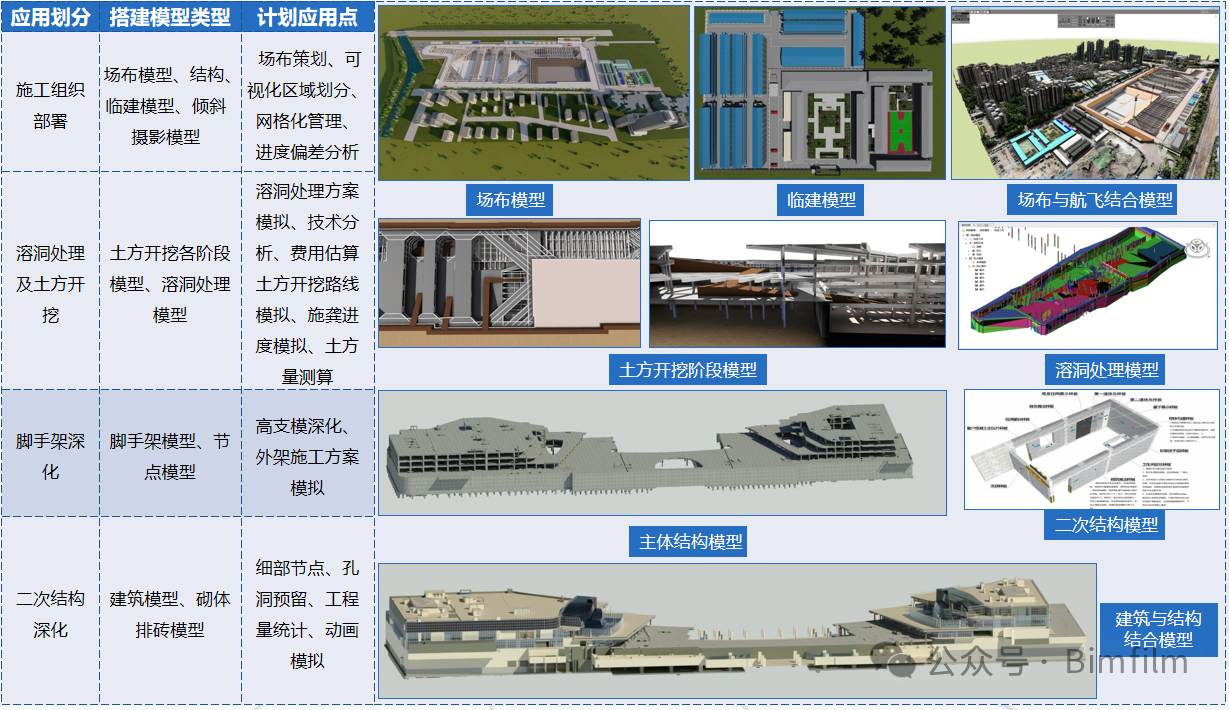

1、模型搭建及其应用

2、施工组织部署

施工组织部署整体应用顺序：

前期场布策划→分阶段场布建模→三维可视化区域划分→分区网格化管理→进度偏差分析

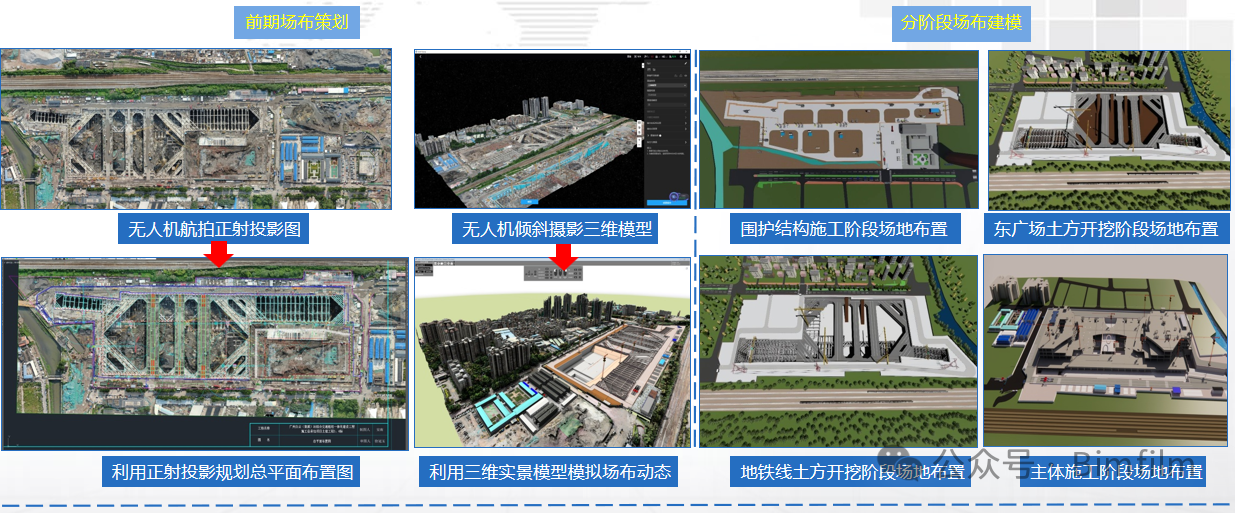

（1）在项目前期策划阶段，我单位充分利用无人机1:1正射影像图和CAD总平图相结合方式对整个场区道路交通、材料堆场、周边环境进行详细策划。

进阶使用无人机倾斜摄影模式，采集现场点云数据形成三维实景模型与BIM场布模型结合，做到“不入现场、犹如身临其境”。

（2）在项目进行不同阶段工程施工前，BIM工作室根据施工方案建立不同阶段BIM场布模型，对各阶段场地规划进行可视化模拟，解决了多项现场施工场地的平面布置、平面划分问题。

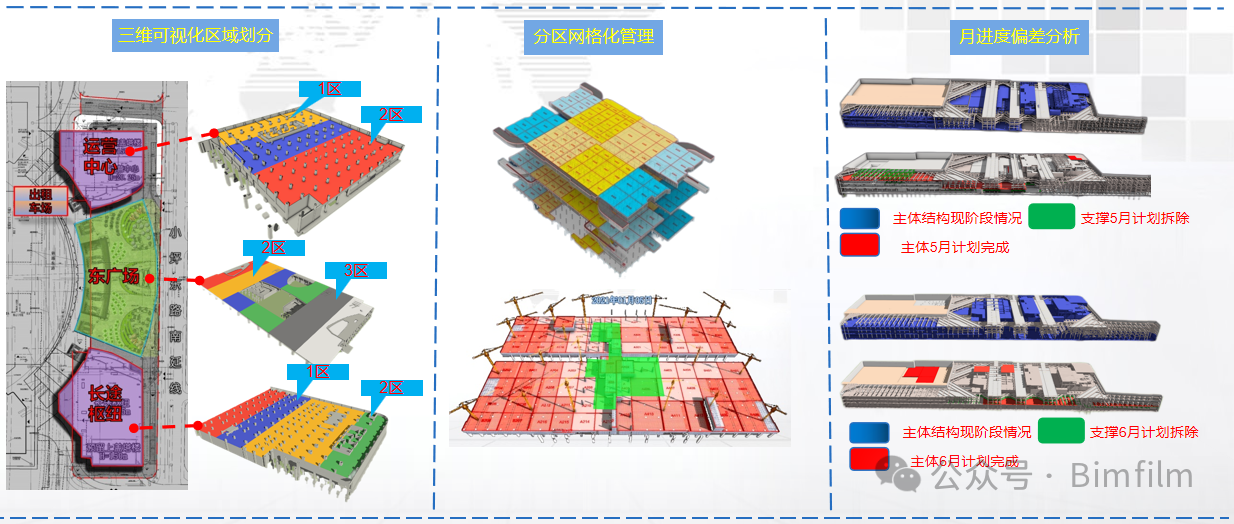

（3）主体施工阶段我们将各单体工程用三维模型不同颜色进行区域划分，每个区域制定专人负责，并录入管理信息，形成网格化管理每天对各网格分区的现场作业人数，作业时长，材料供应数量，进行数据收集，对影响施工现场进度主要因素进行采集，为下一步工期分析提供准确依据。

（4）在项目月进度总结时，利用BIM模型把已完成和计划完成的施工部位通过模型不同颜色进行表达，将每个月模型做对比即可形象直观的看出进度偏差，为决策者进度分析提供了更有力支持。

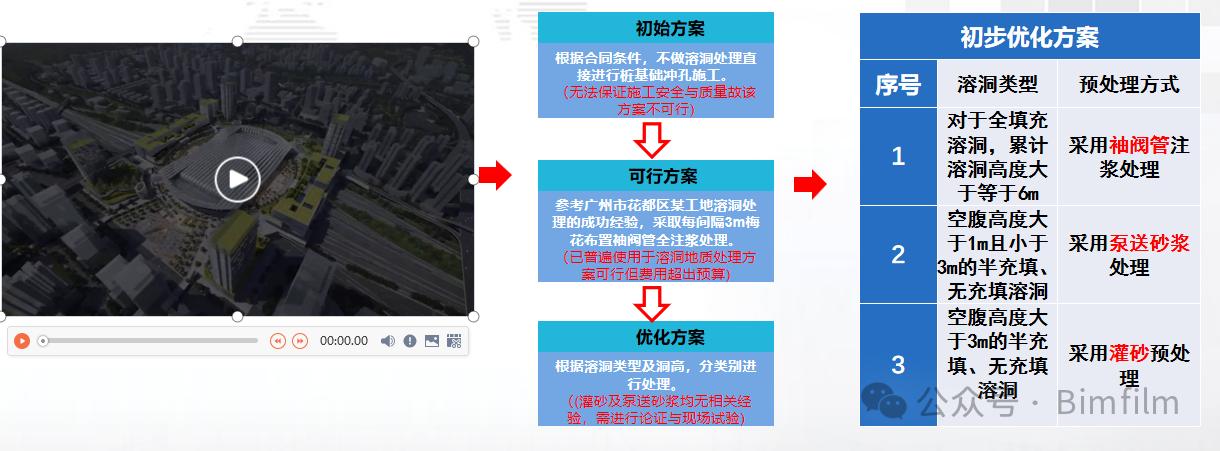

3、溶洞处理

溶洞处理整体应用顺序：

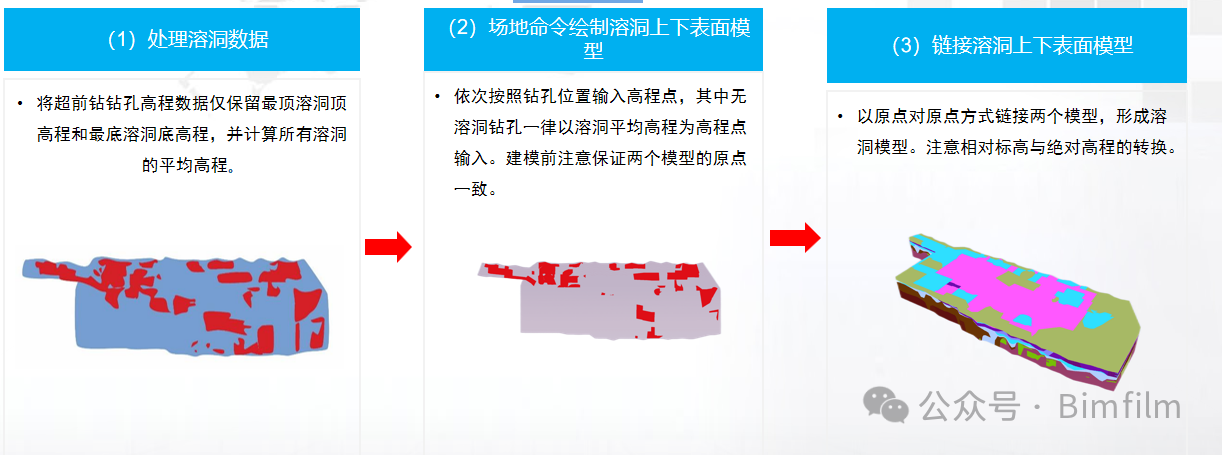

（1）建立溶洞模型

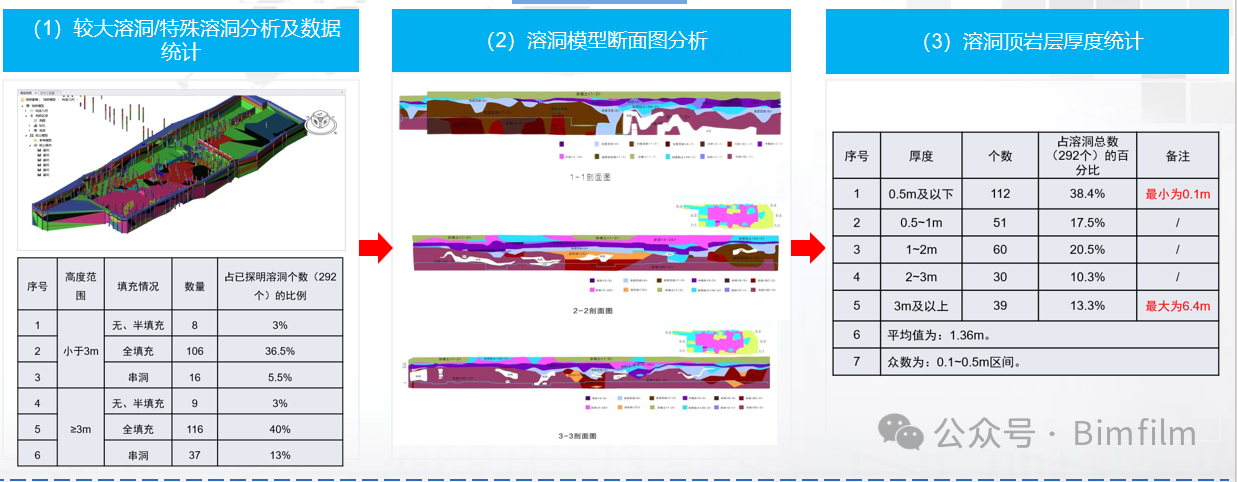

（2）溶洞模型技术分析

（3）溶洞处理方案策划模拟

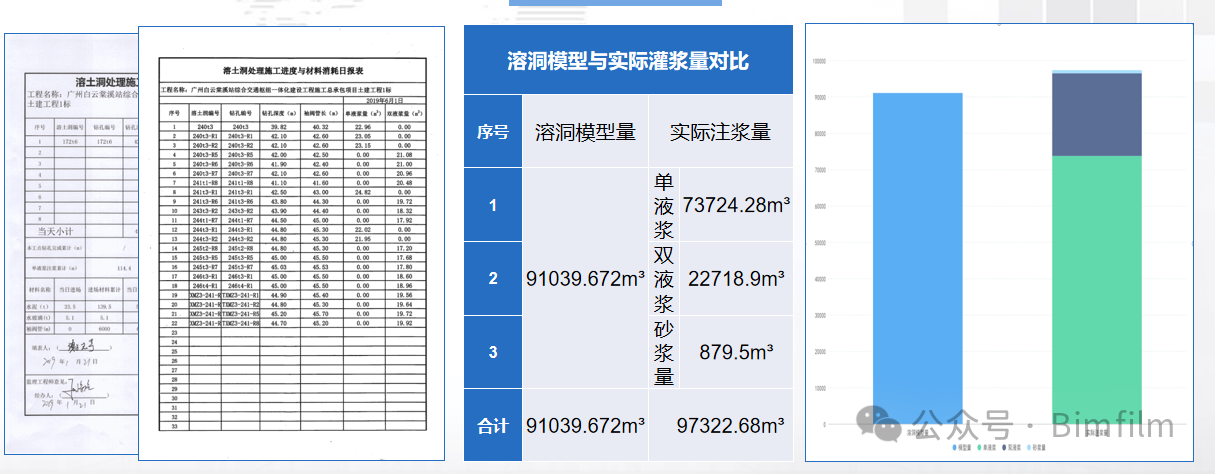

（4）溶洞处理费用对比估算

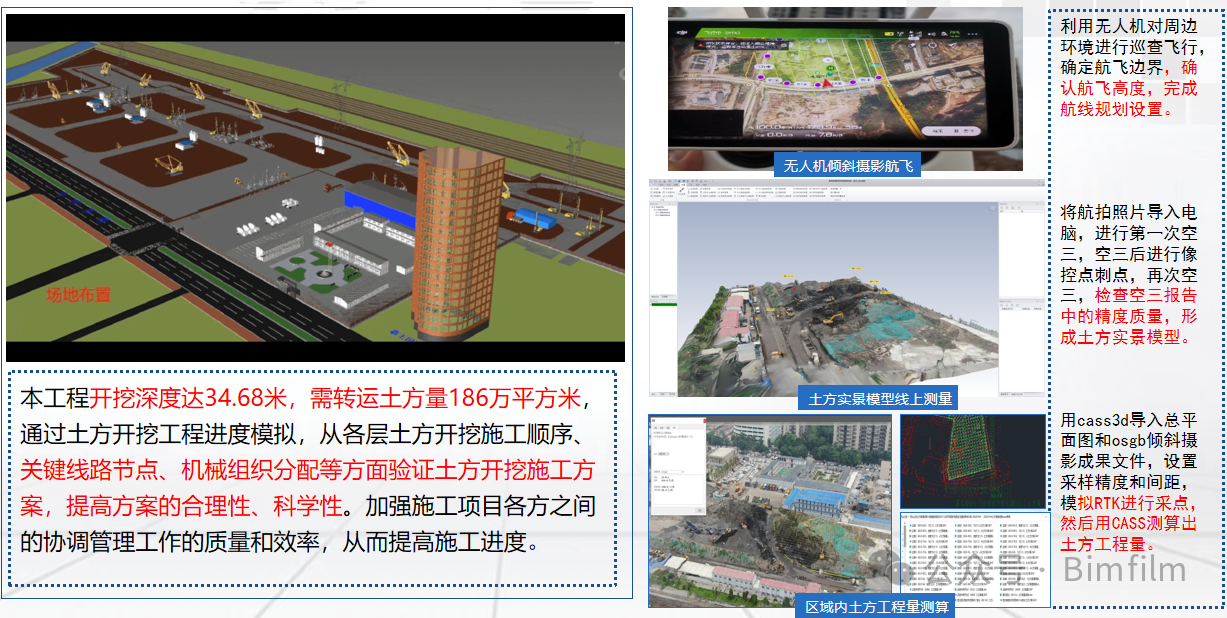

4、土方开挖

土方开挖整体应用顺序：

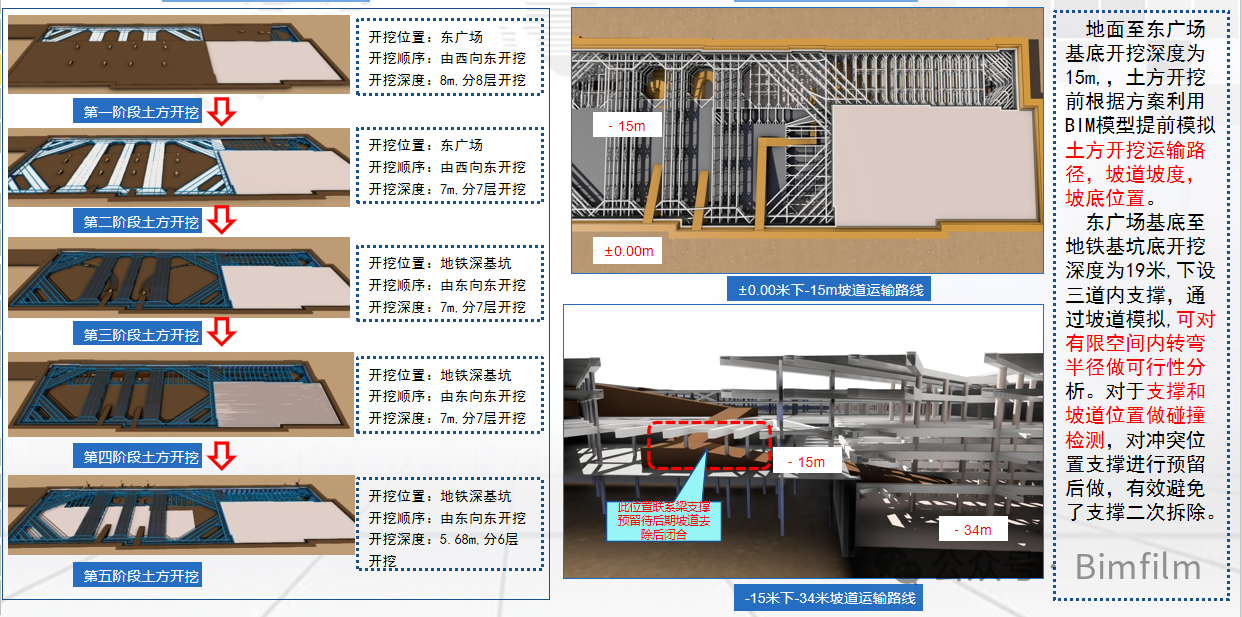

（1）建立各阶段土方开挖模型&土方开挖运输路线模拟

（2）土方开挖施工动画模拟&土方工程量测算

5、脚手架深化

（1）高大模板深化

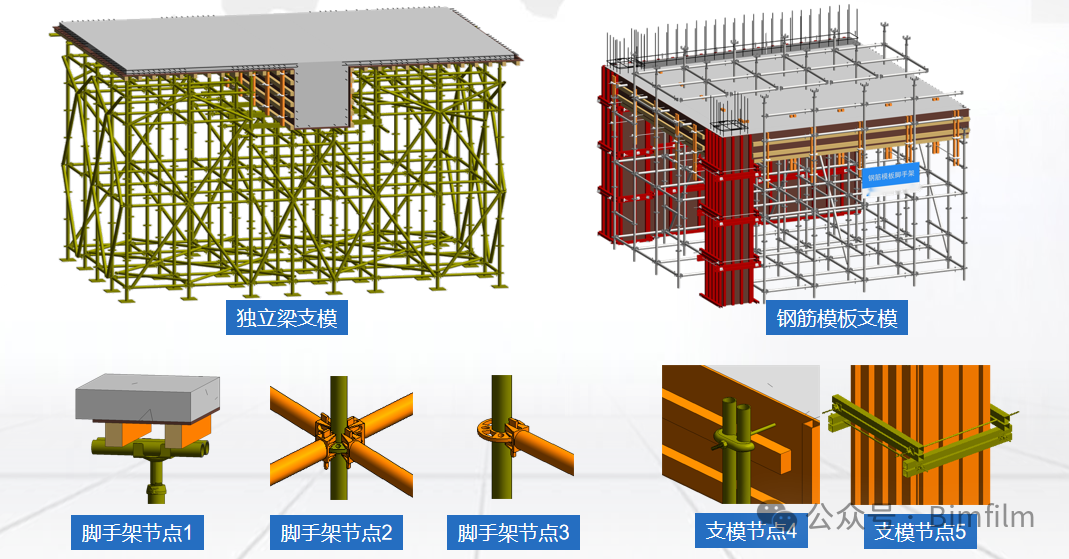

本工程超过8m区域采用盘扣式脚手架施工。项目利用BIM技术，对高大模架排布方案进行细部深化，能有效解决了传统二维布置容易忽略的梁板等节点问题，确保架体排布安全可靠。

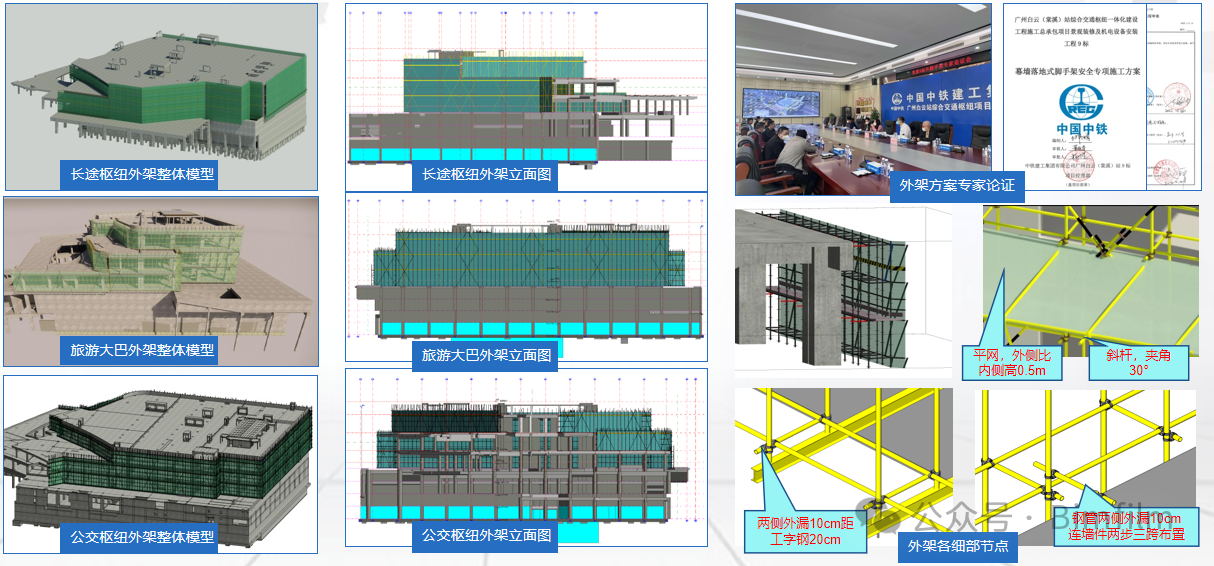

（2）外脚手架方案模拟

传统的外架二维图纸无法直观的反应出脚手架和建筑主体之间的关系，主次梁交接的关系也并不明显，本项目利用BIM技术对落地式外脚手架方案进行三维模拟搭设、细部节点模拟，验证方案可行性。并出具外架搭设平、立面图，为外架搭设安全提供了安全保障。

6、二次结构深化

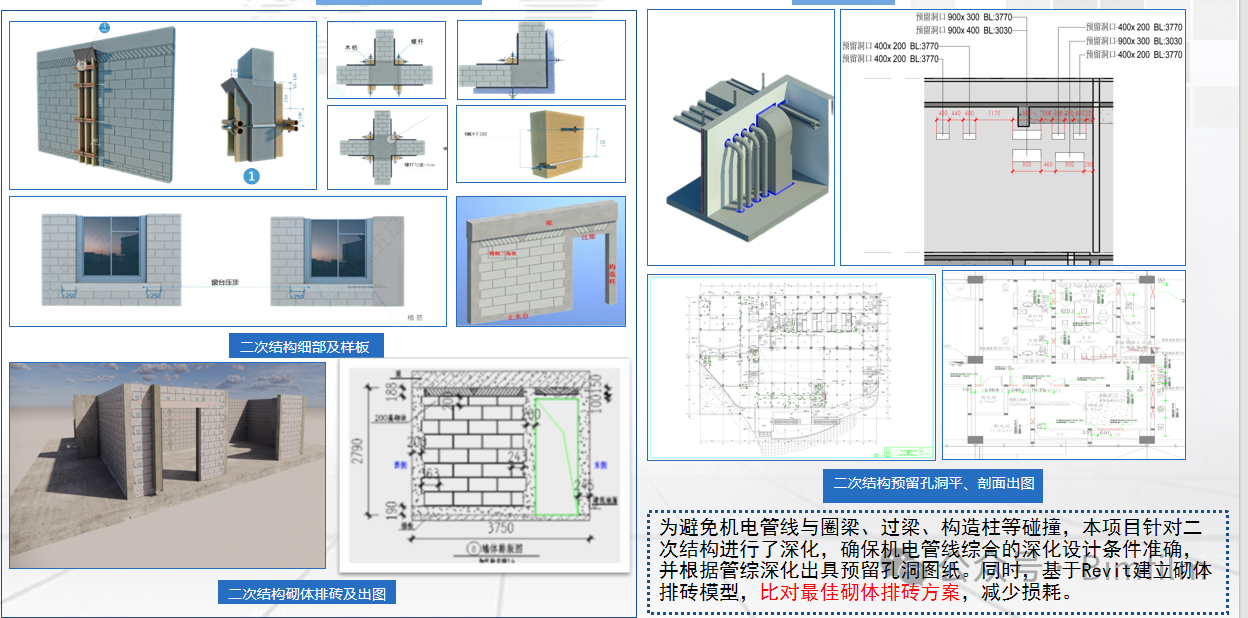

（1）细部节点模型建立&细部节点模型建立

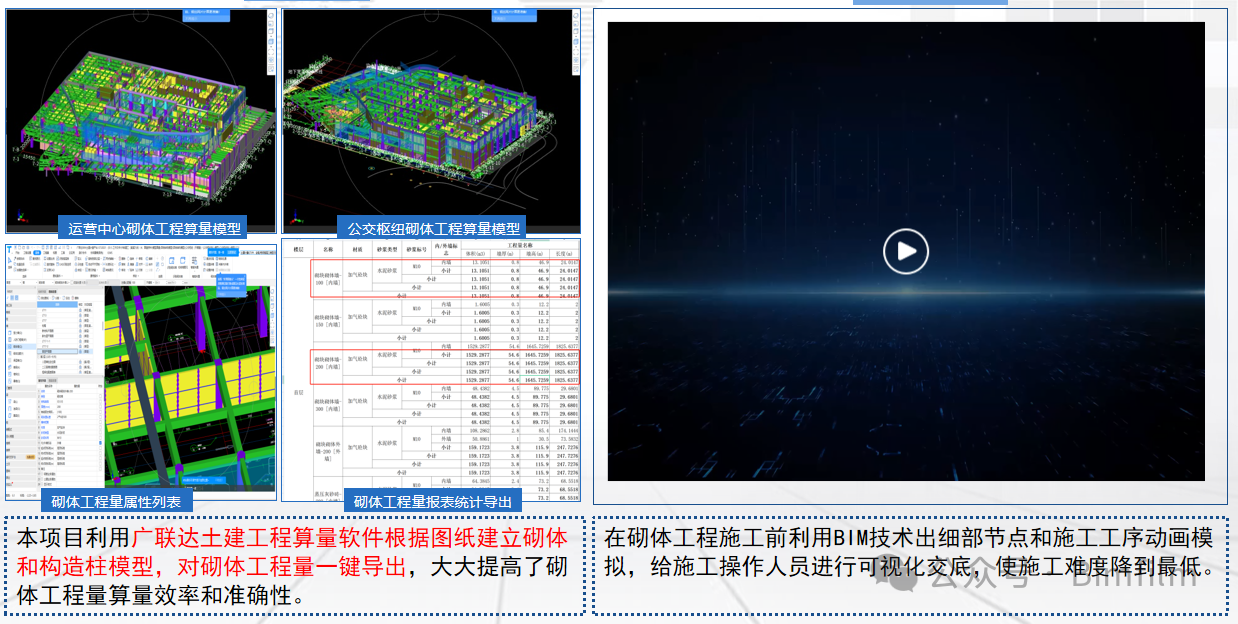

（2）工程量统计&可视化施工交底

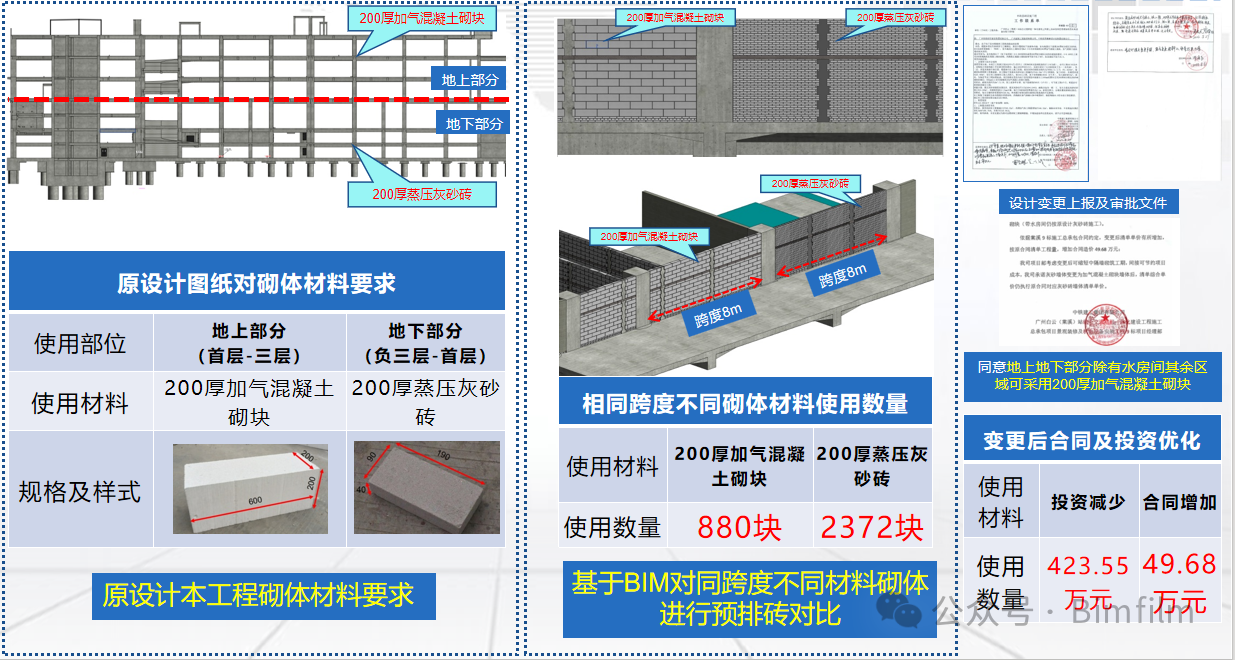

（3）材料变更优化

五、安装及装饰阶段BIM应用

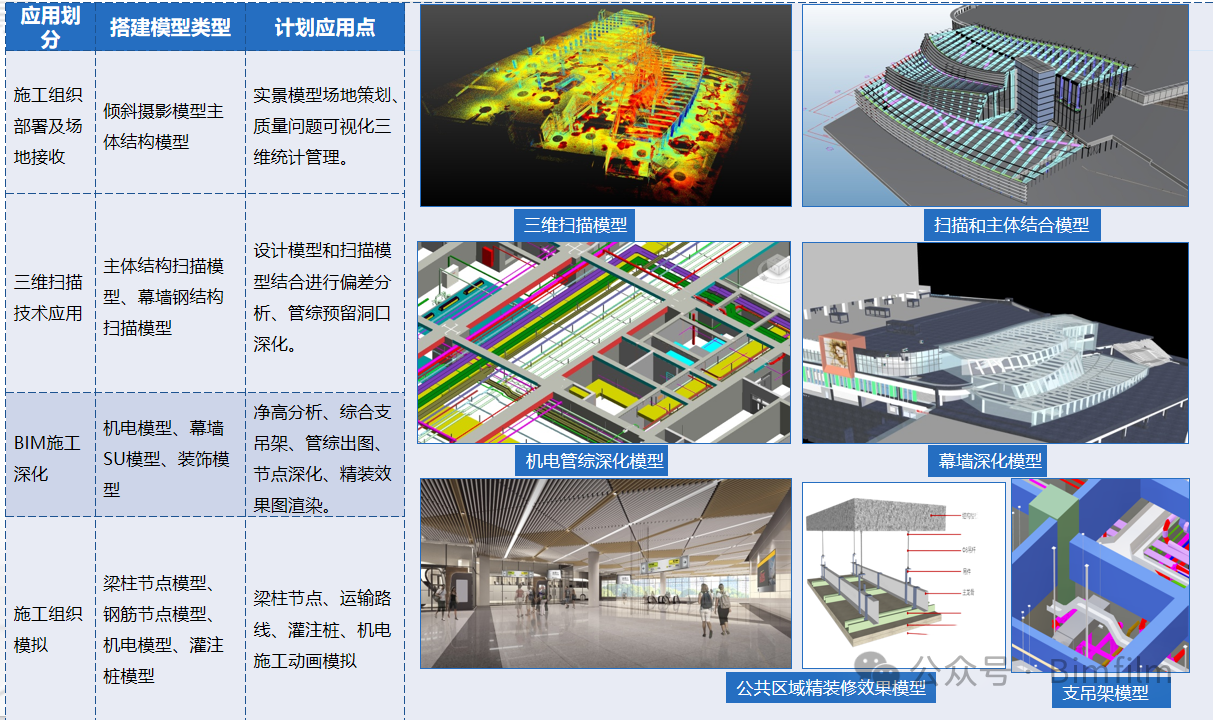

1、模型搭建及其应用

2、施工组织部署及场地接收

施工组织部署及场地接收整体应用顺序：

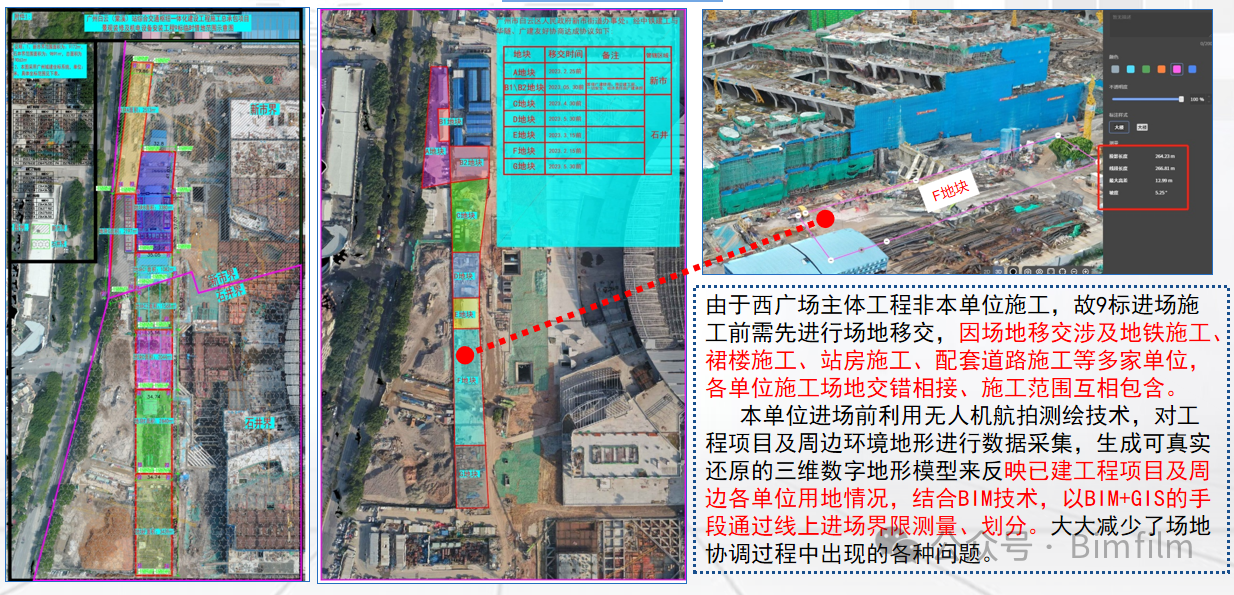

（1）西侧施工大场地界面划分

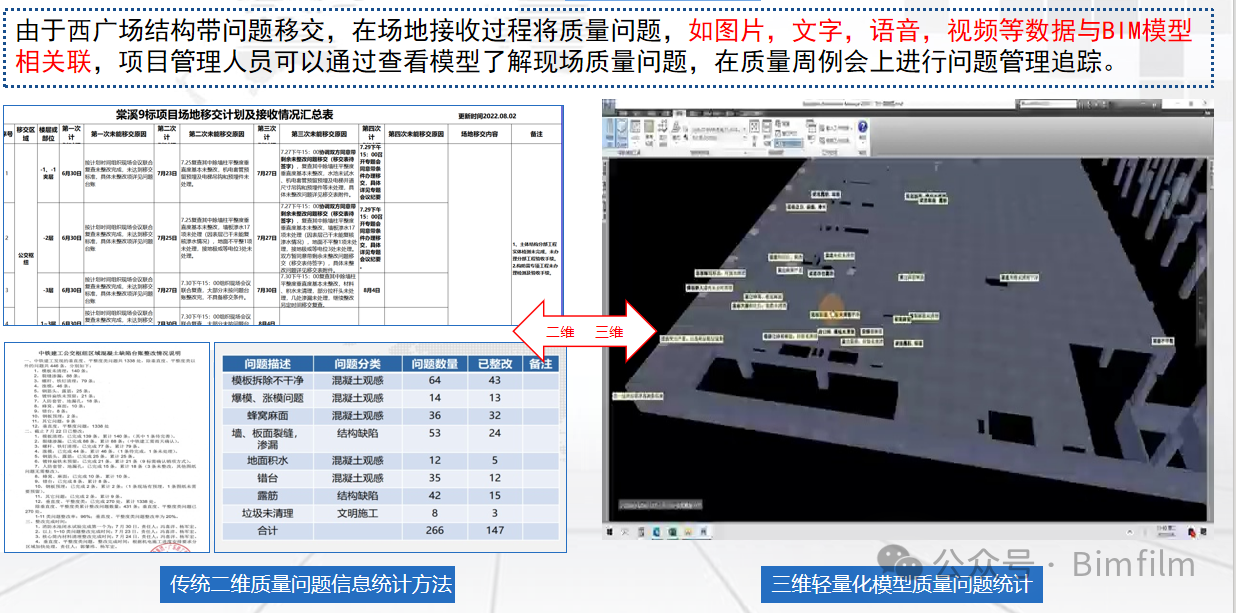

（2）场地接收质量问题统计

3、场地接收质量问题统计

三维激光扫描技术应用整体应用顺序：

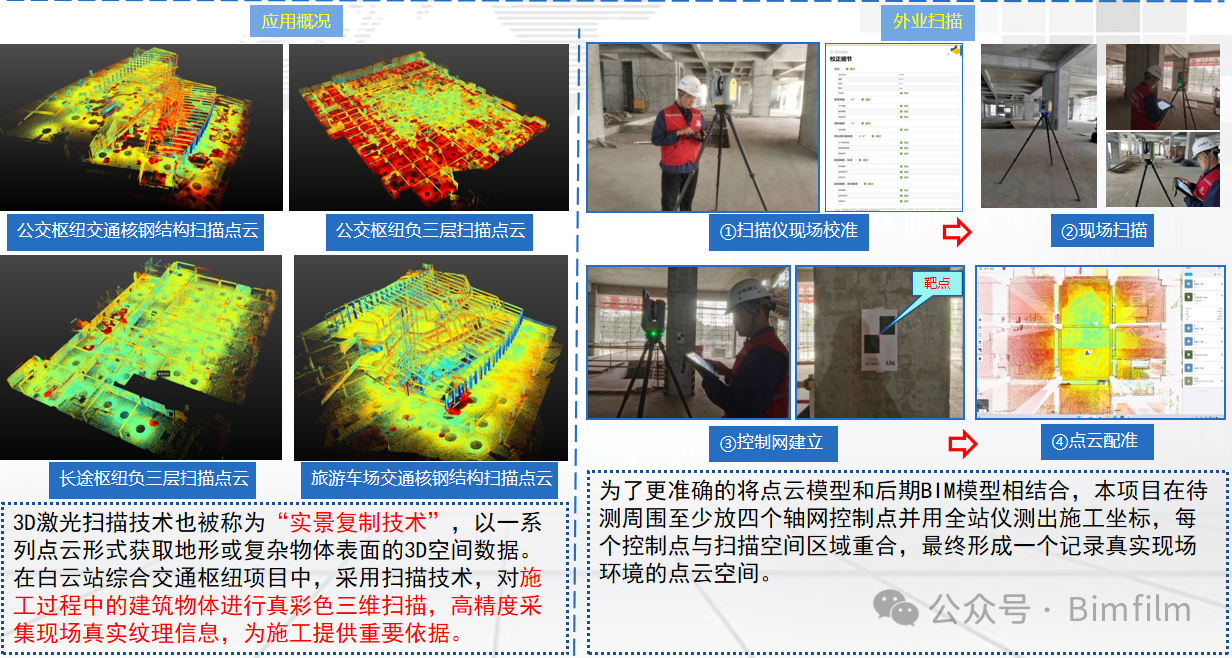

（1）应用概况&外业扫描

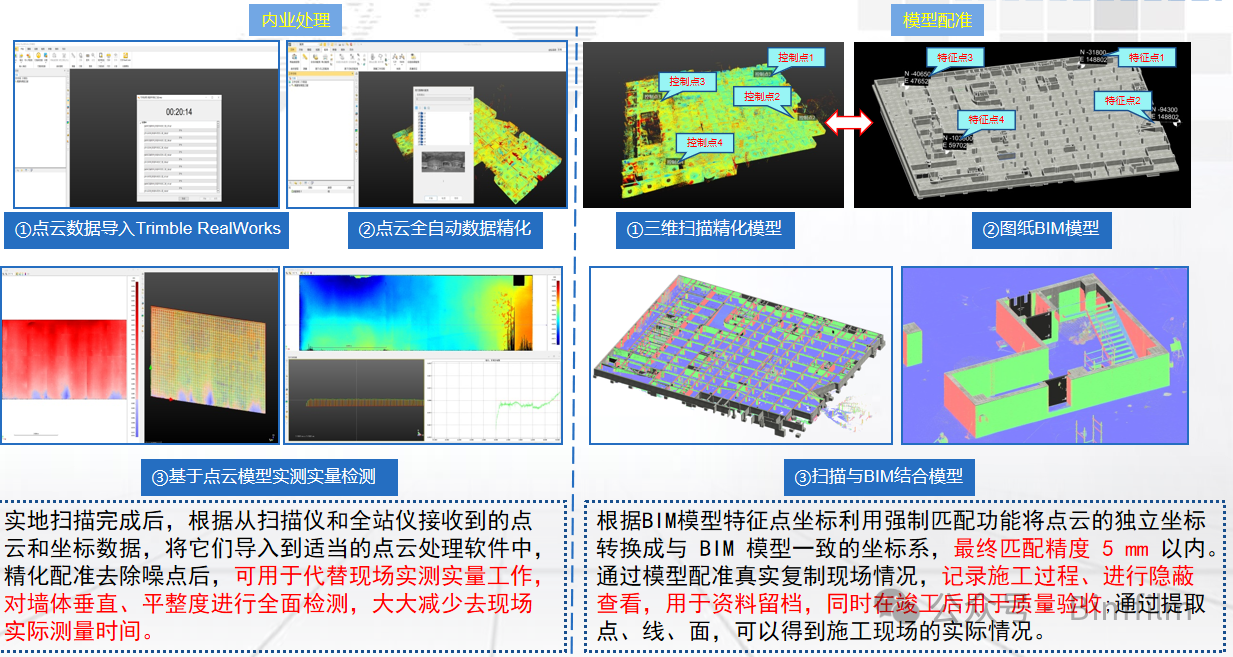

（2）内业处理&模型配准

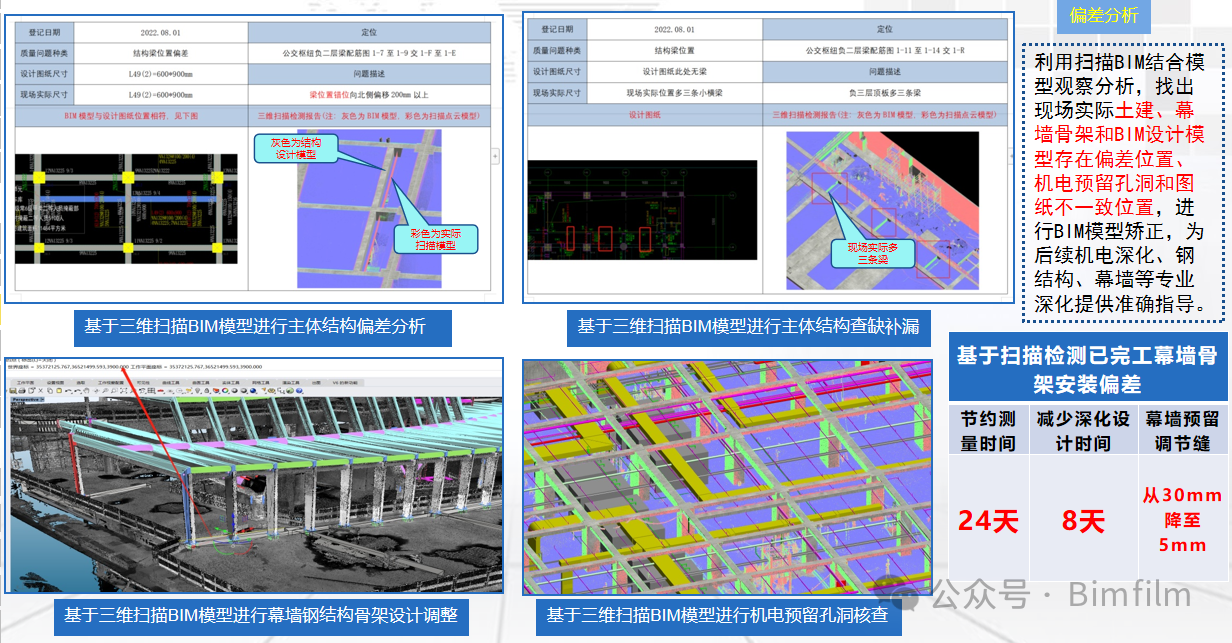

（3）偏差分析

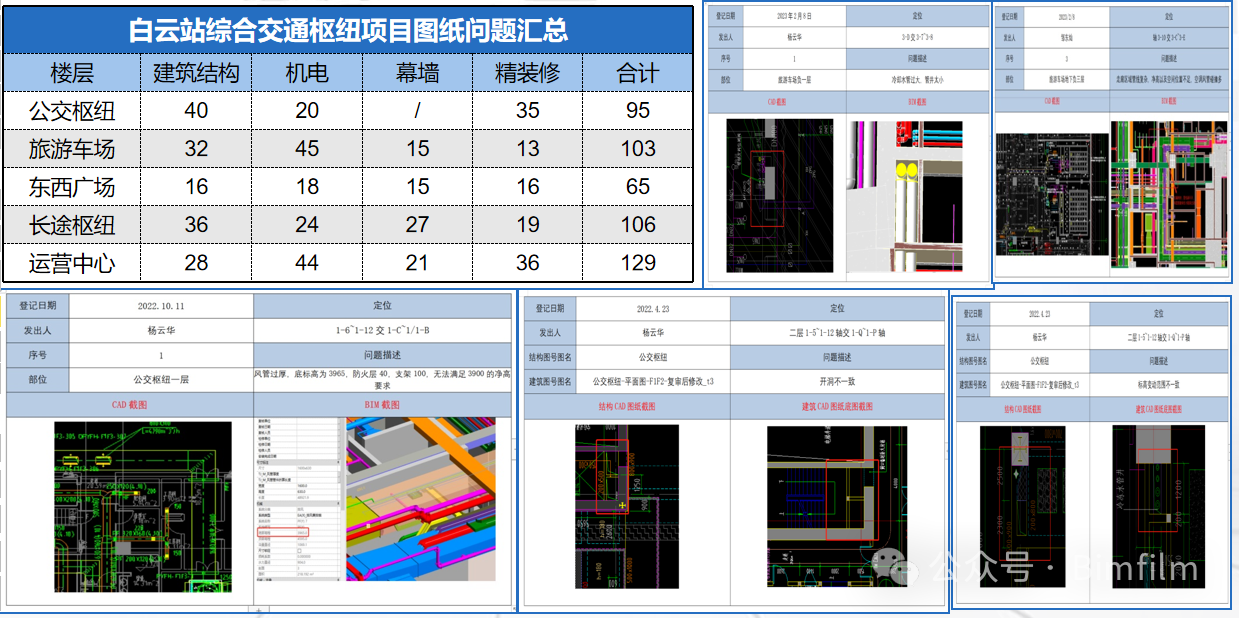

4、三维图纸会审

施工阶段前期，利用BIM技术搭建的各专业模型辅助施工图纸进行图纸会审，图纸问题一目了然，将由于设计图纸缺陷而产生的问题解决在施工前，保证会审质量，为后期施工创造有利条件。

5、BIM施工深化-机电深化

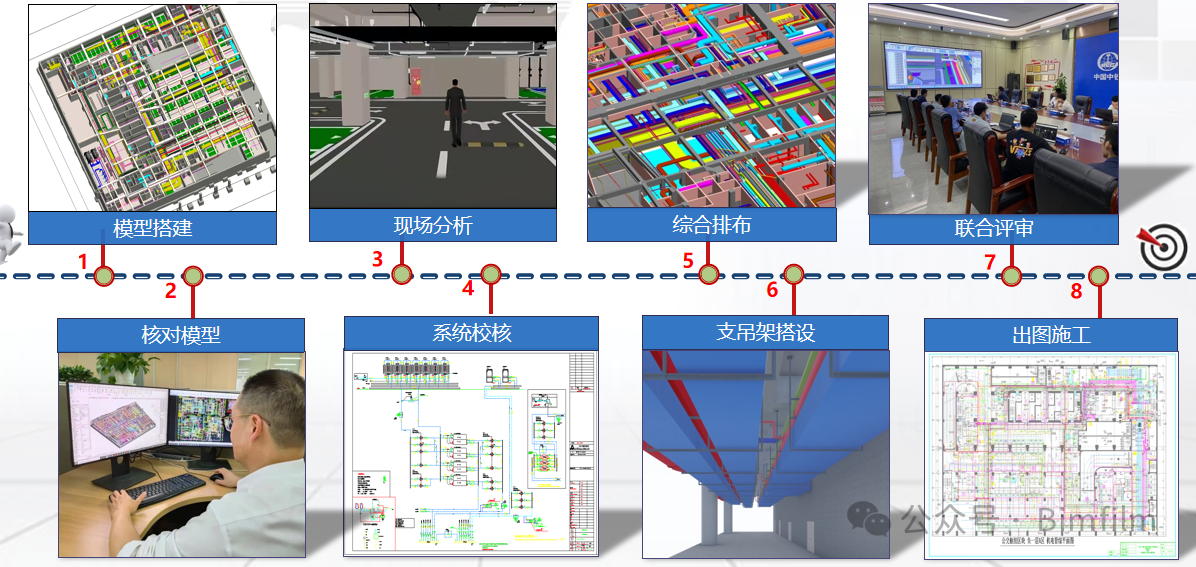

BIM机电深化整体应用顺序：

（1）机电深化流程

白云站综合交通枢纽9标机电安装专业系统多、管线横纵交叉。地下部分土建结构净高最低2800mm，极大增加了机电安装难度。为保证机电深化效果及确保机电深完美落地，以BIM模型为载体，落实全专业BIM协调深化设计流程。

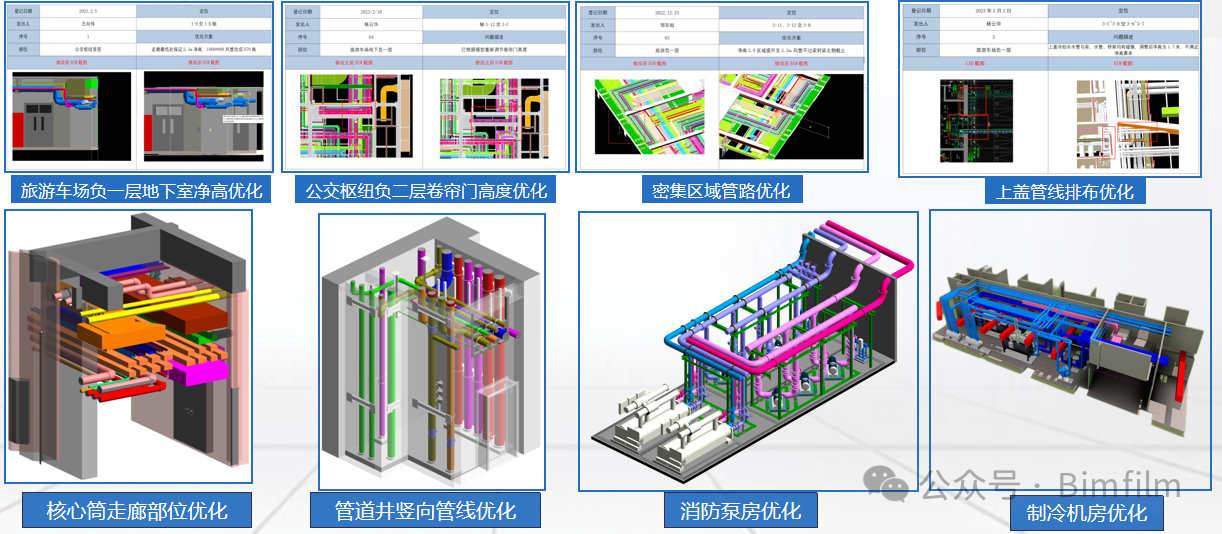

（2）复杂区域管综优化

管线复杂区域安装专业多、空间紧凑、排布复杂，建立BIM模型进行管线碰撞和布局调整，考虑支吊架安装空间，确定最优排布方案，优化管线路由，将原6层排布整至4层排布，大大降低管线安装成本，提高了走道净高。

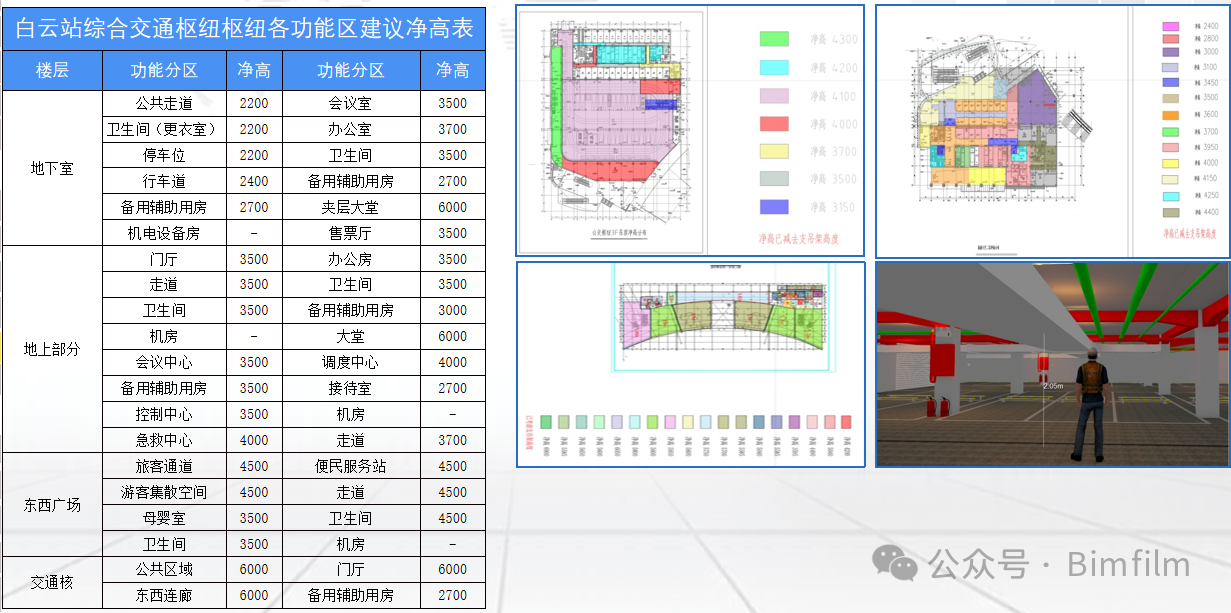

（3）净高分析

利用BIM可视化技术可以形象、直观、准确的表现出每个区域的净高。对空间狭小、管线密集或净高要求高的区域进行净空分析，提前发现不满足净空和美观要求的部位。尽早发现净高问题，最大限度地优化净高，避免后期设计变更，从而缩短工期、节约成本。

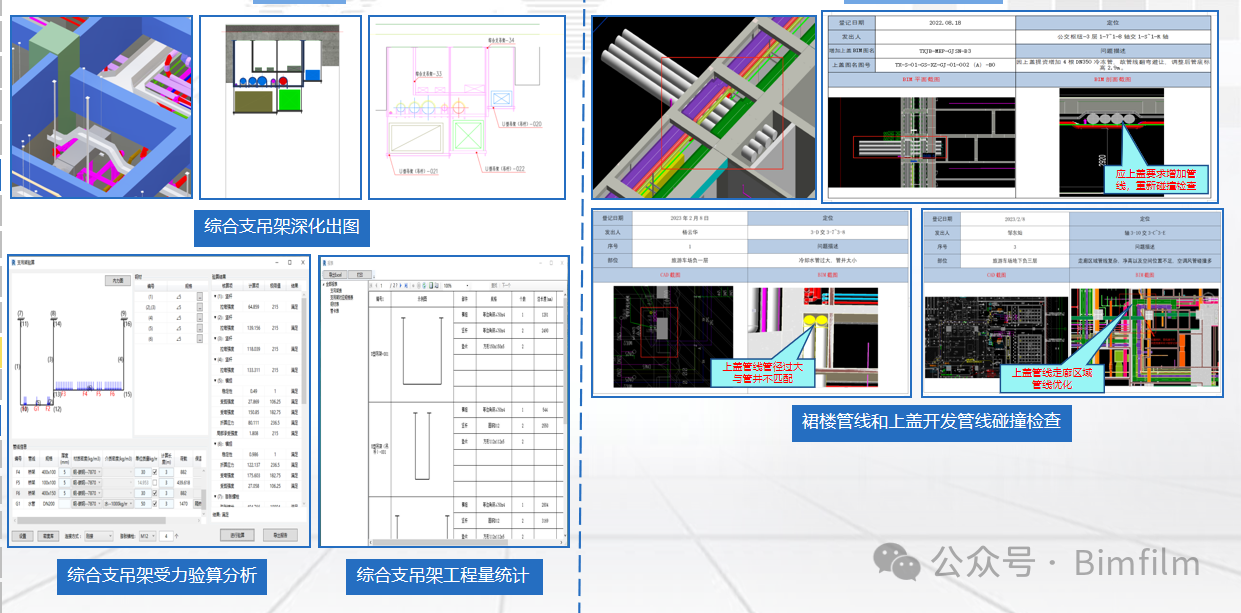

（4）综合支吊架&上盖预留管线交底

因上盖预留项目塔楼部分超高层后于本项目施工，在裙楼管综深化中部分管线和上盖预留管线互相碰撞、功能相互影响。本项目通过复核上盖预留管线碰撞问题并深化调整，确认上盖管线是否有安装位置及检修空间并生成碰撞报告，避免管线安装完毕后未给上盖管线预留足够的空间。

6、BIM施工深化-装饰及幕墙深化

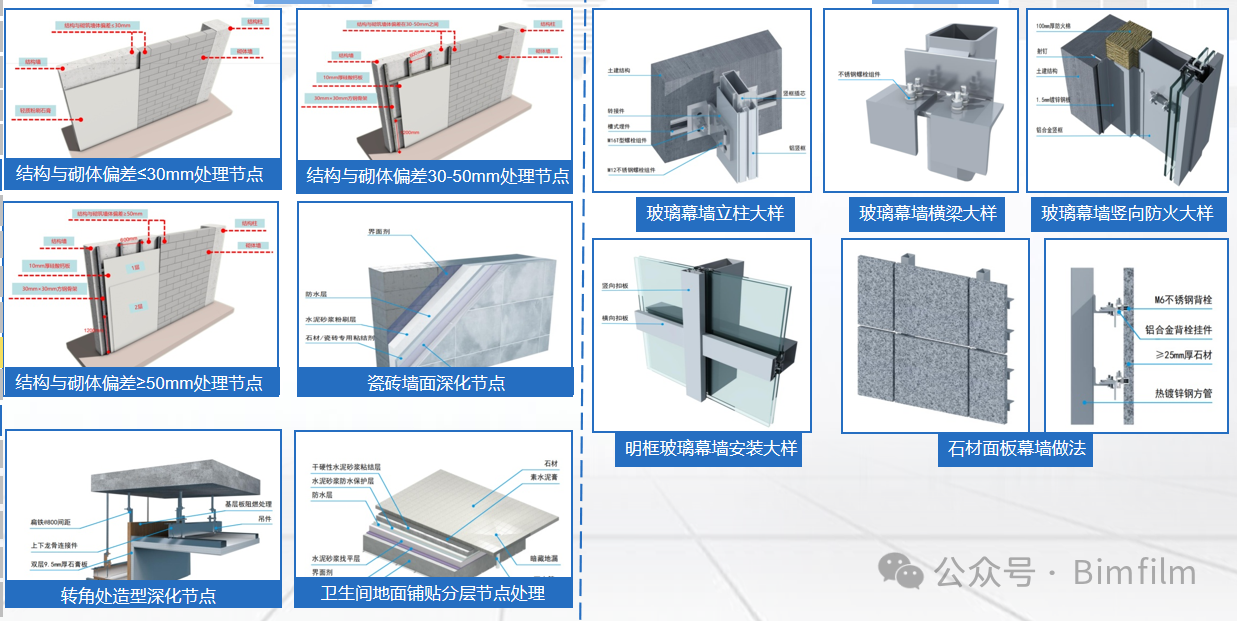

（1）装饰节点深化&幕墙节点深化

利用BIM技术建立本项目BIM三维装饰、幕墙节点模型，通过模型能直观展示出各部位连接做法及不同材质交接位置细部是否存在问题进行优化设计，还可以将一些平面节点图无法表述的部位利用三维构造来体现，便于指导施工安装，提高施工质量。

（2）公共区域区效果优化

本项目BIM工作小组通过草图大师+Lumion11.0对四大枢纽和东西广场公共区域精装效果方案进行展示，对墙、顶、地进行模块化设计，使管理人员能够根据模型进行施工管理，减少实体样板制作。

（3）交通核幕墙效果优化

本项目BIM工作小组通过草图大师+Lumion11.0对四大异形钢结构交通核幕墙效果进行精细化设计，对方案明确材质及做法进行建模，预先把控装修工艺及选材搭配，从而实现精装效果的完美表达。

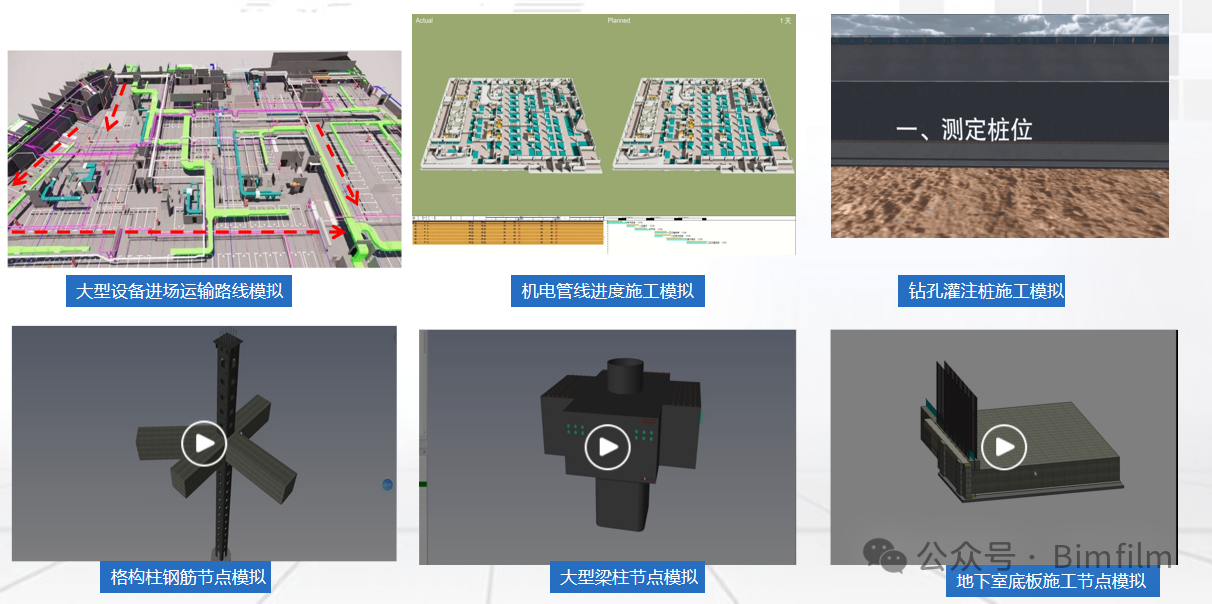

7、施工组织模拟

利用BIM模型，以模型和动画形式展现整体施工过程的可视化模拟，并充分利用建筑信息模型对方案进行分析和优化，提高方案审核的准确性，便于项目人员直观地了解工艺流程，实现施工方案的可视化交底，确定相关质量保证措施。

以上，就是本次安主任分享的主要内容。

具体详细内容，大家可进入视频号查看回放：

这里也是再次感谢安主任对BIMFILM的认可和支持，期待在未来安主任能再次做客我们的直播间进行学习和交流。

--------------
