银川市第四十三中学工程项目由银川市住房与城乡建设局代建，宁夏三建承建；是落实宁夏“强首府”战略，银川市与宁夏师范学院合作共建的重点民生项目，受到自治区政府高度重视。

5#风雨操场中型钢混凝土柱，共计100根，需精确定位H型钢腹板的开孔位置及钢筋套筒连接翼缘板的位置，施工难度大。

机电管线安装体量大，管线错综复杂，敷设密集。

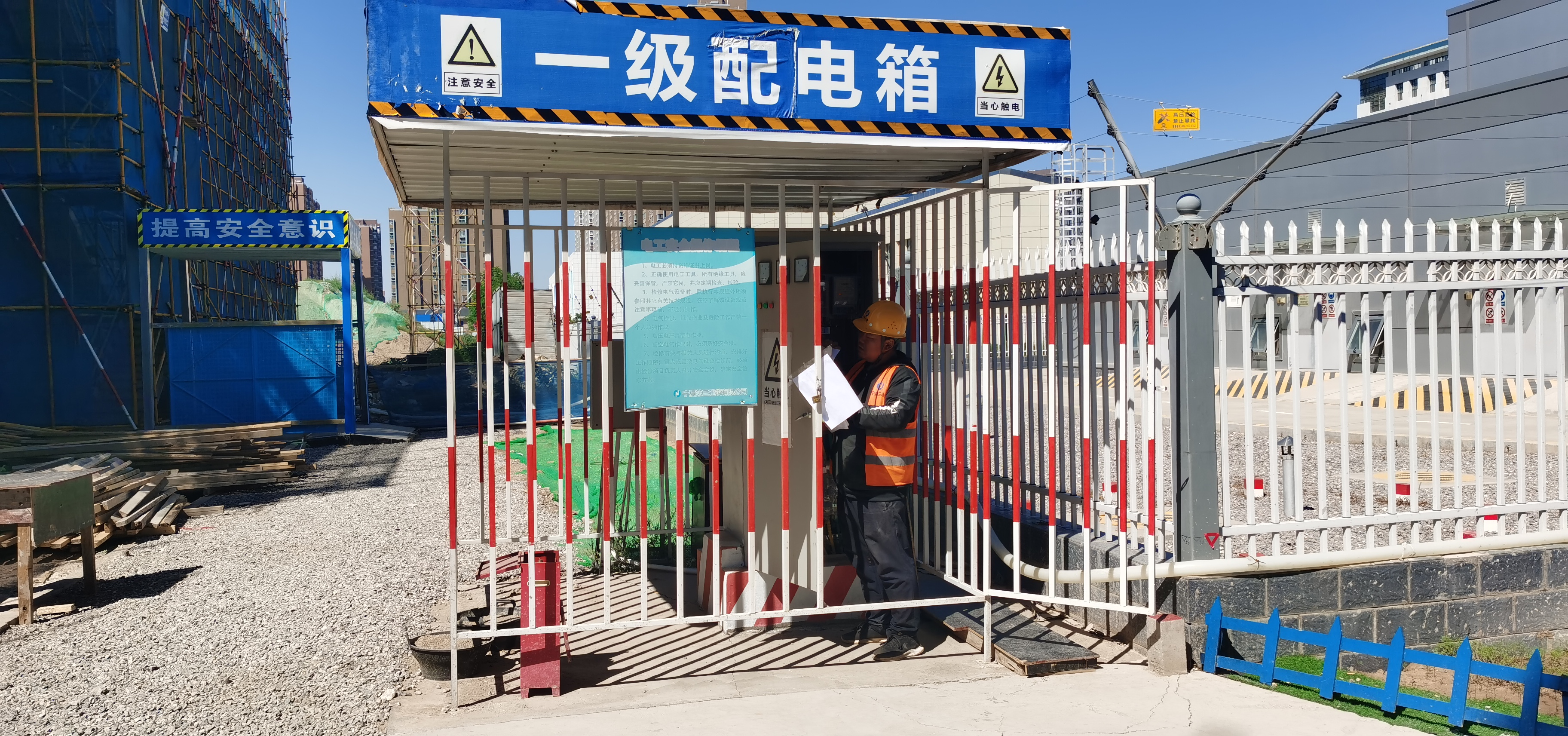

1.建立健全机械设备管理制度

1.建立健全现场材料管理制度和责任制，现场材料严格按平面图布置码放，减少二次搬运。

基于成熟的传统施工技术，在本项目上应用BIM技术应用，用于指导现场施工。

四、BIM在工程实体中的应用

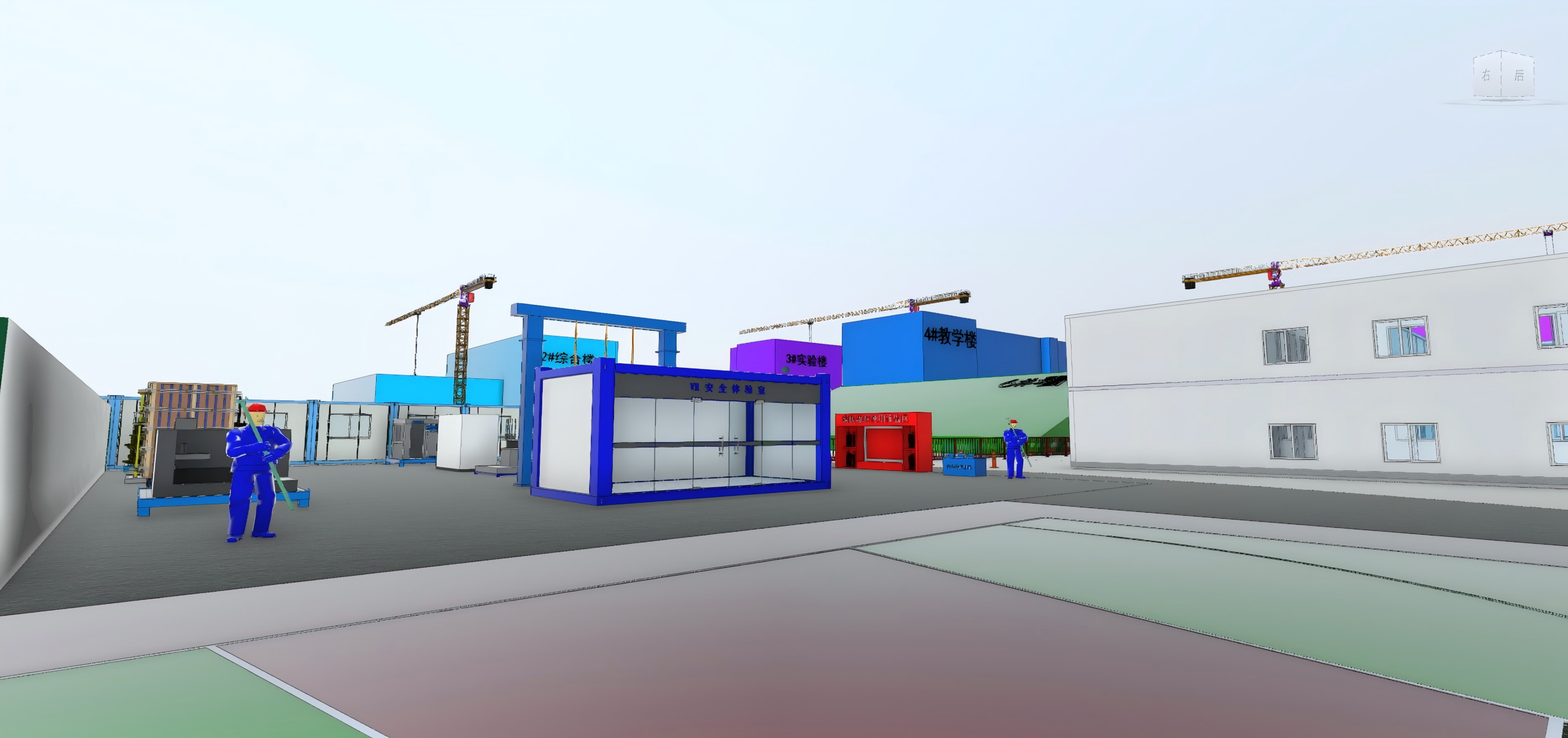

利用BIM技术进行三维可视化施工现场布置，相比于传统二维图纸，我们可以更加直观、形象的做好施工现场布置，合理的规划施工场地，一定程度上节约了人力、节省了资源。

施工前对各单位工程进行建模，发现问题，以图表的形式汇总，形成更加直观的对比，避免二次返工或者由于图纸变更而带来的进度延期，做到降本增效。

对照施工进度计划安排，结合BIM模型，实现进度可视化，可以使管理人员直观的掌握进度的超前与滞后。根据现场人材机等资源的实际情况，按需进行资源的分配调整。

利用BIM技术对外墙保温装饰一体板进行排版布设，根据外墙尺寸、保温板尺寸，合理划分施工段，提前与厂家协商沟通，根据排版情况，在工厂对板材进行裁切加工并编号，有利于外墙造型处的施工，同时增加建筑外立面整体美观性，提高施工效率，节约材料。

前期利用BIM对地砖、墙裙进行铺排设计，出图，便于现场施工；并统计工程量，便于采购材料。

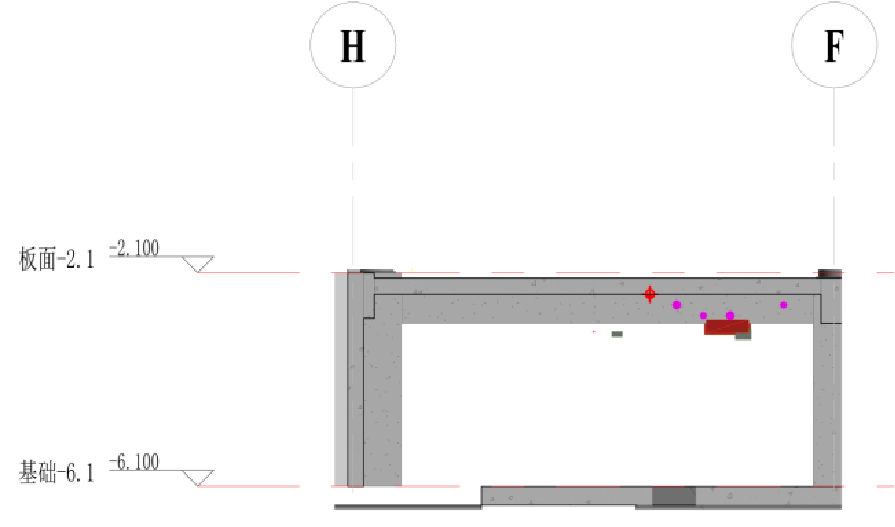

5#风雨操场地下停车场安装管线错综复杂，BIM小组在初步模型的基础上进行管线综合检查解决碰撞问题，并针对是否满足净高、检修、施工等要求，对管线排布进行优化，共计发现并解决机电碰撞问题135项，避免了后期返工，节约施工成本共计10.5万元，最终完成标准统一、整体美观的管线布置。

管线综合平面图

5#风雨操场中型钢混凝土柱，共计100根，小组成员利用BIM技术进行复杂钢筋节点建模，精确定位H型钢腹板的开孔位置及钢筋套筒连接翼缘板的位置，出具深化图纸28张，提高了施工质量。
